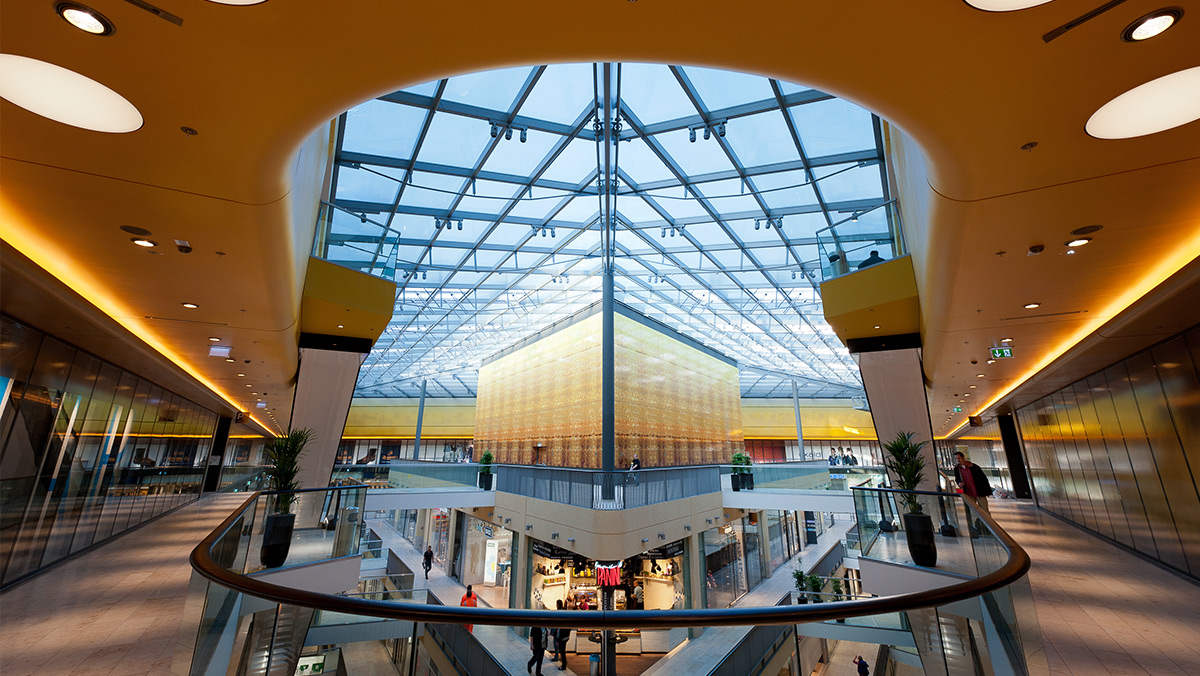

Einkaufcenter Thier Galerie, Dortmund

Vorprojektierung und Umsetzung einer elektropneumatischen RWA-/Lüftungsanlage

Details und Systeme:

• frei programmierbare, elektropneumatische RWA-Hauptzentrale, vernetzt mit drei elektropneumatischen RWA-Unterzentralen
• Projektierung, Lieferung und Montage des gesamten redundant aufgebauten Druckluftversorgungssystems / Verbindung mit Kompressorstation über Kupferrohrdoppelleitungen
• zwei RWA-Entrauchungstableaus

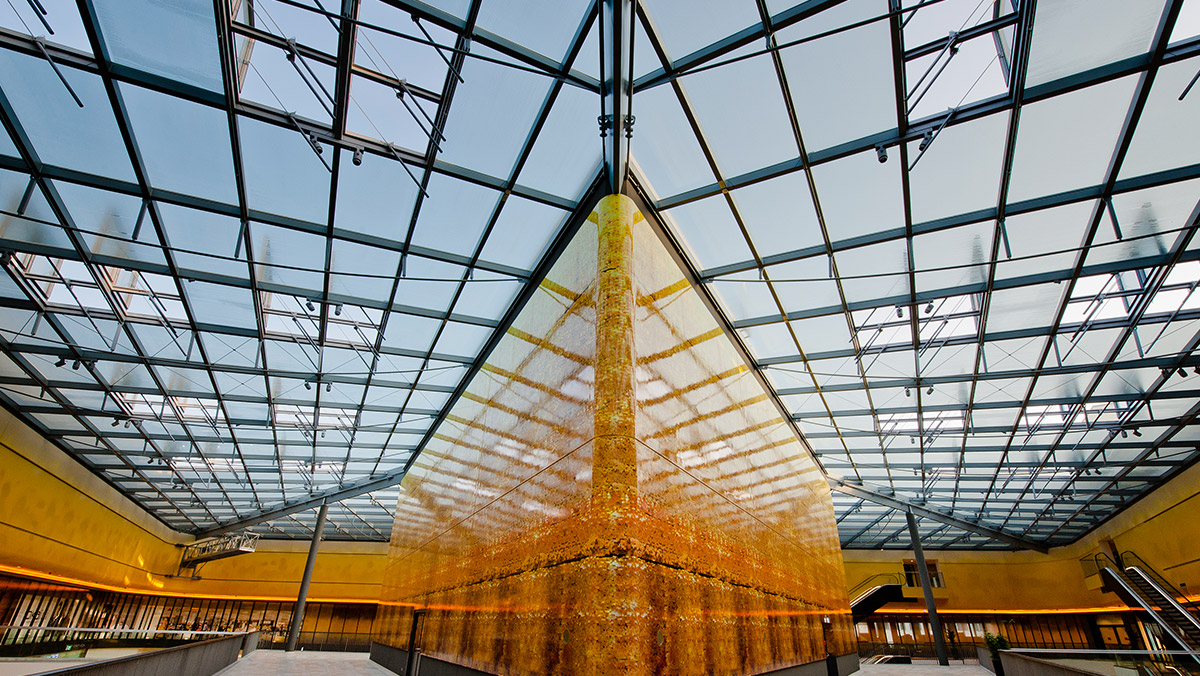

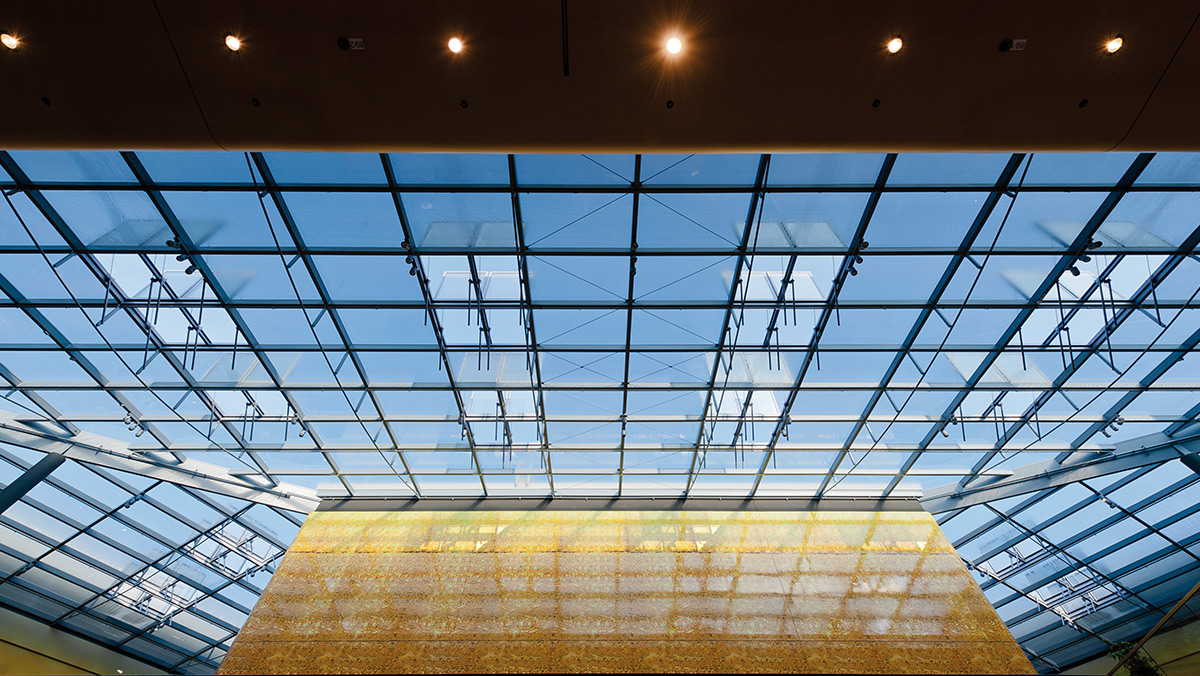

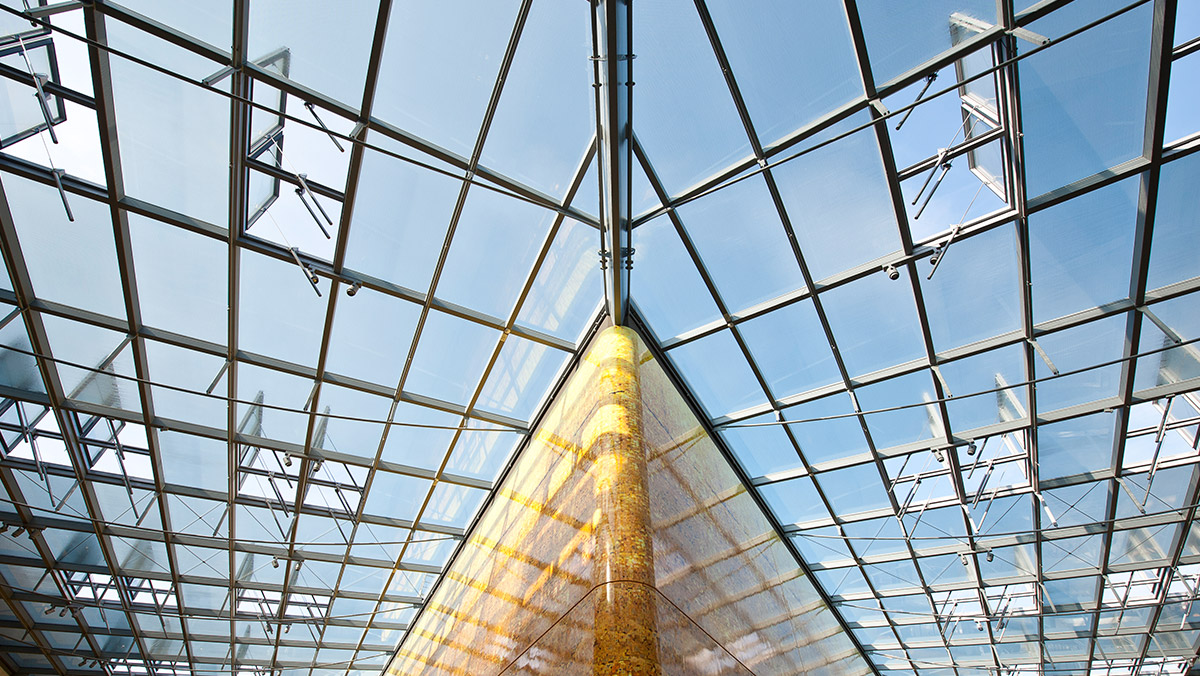

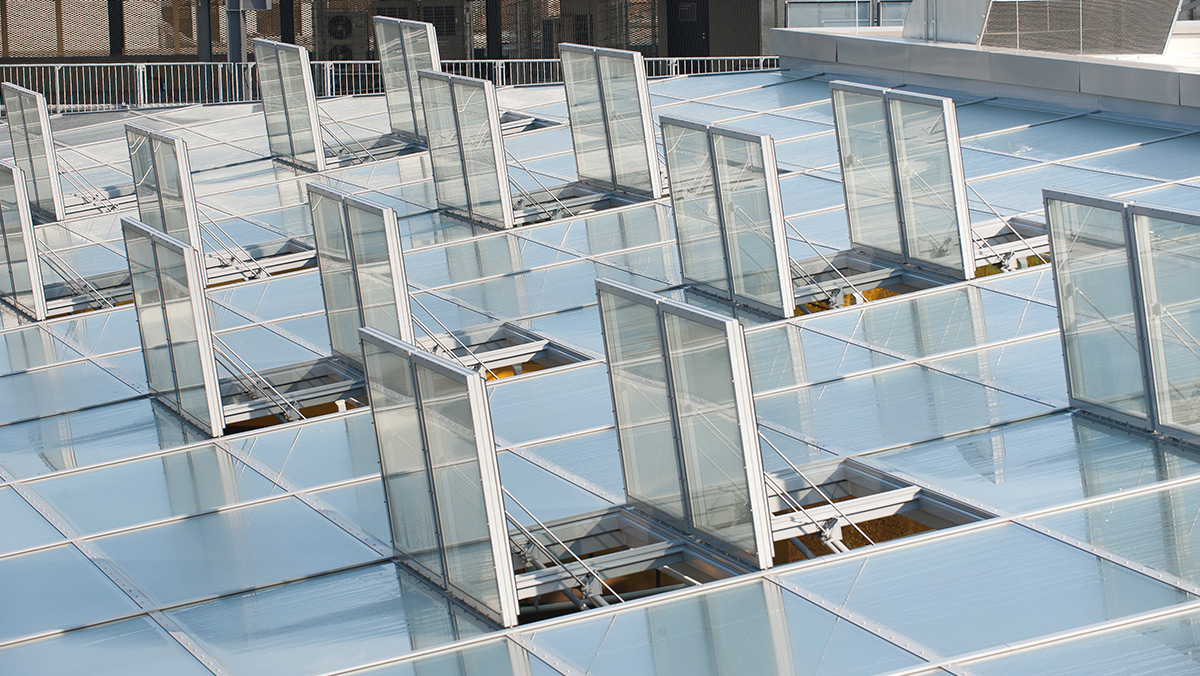

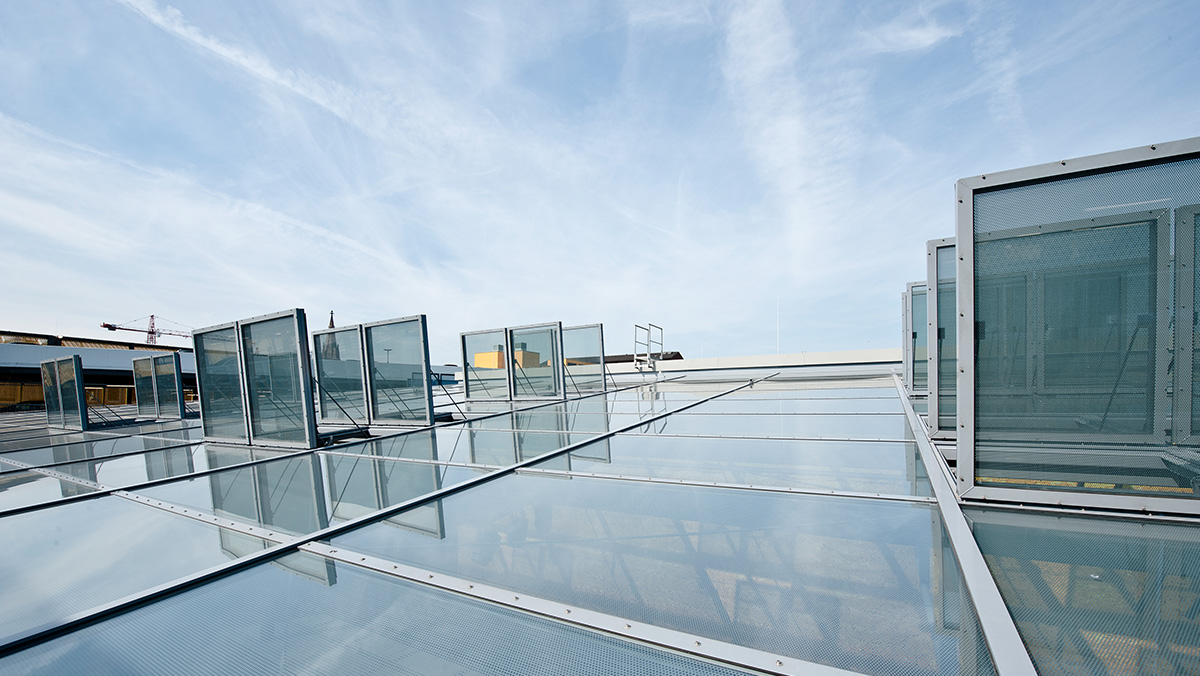

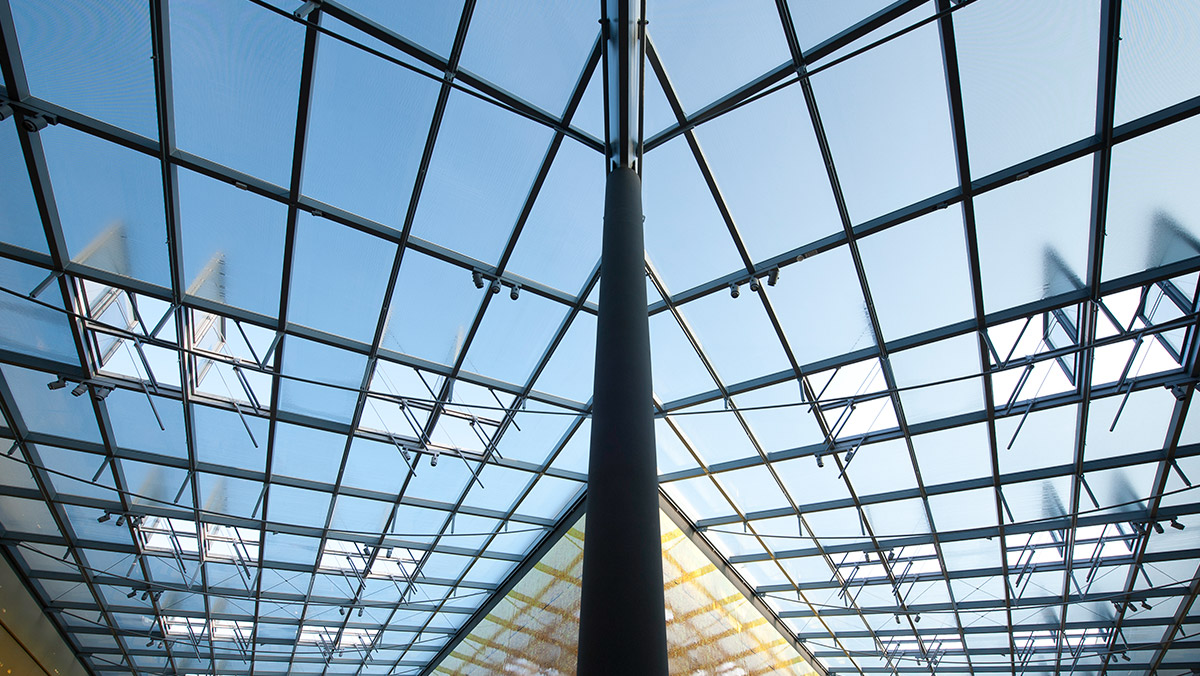

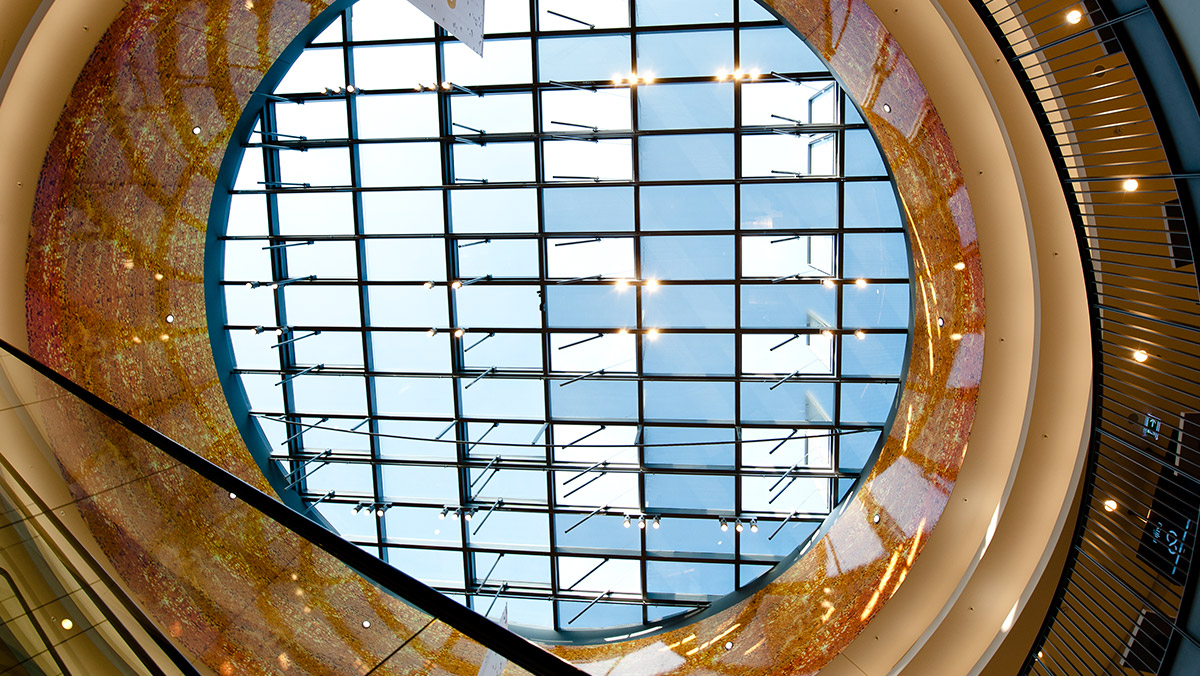

• Lieferung, Montage und Anschluss der pneumatischen Antriebszylinder in drei verschiedenen Dachbereichen (für insgesamt 122 Klappensysteme)
• Treppenhaus-RWA-Sets für 15 Treppenhäuser, bestehend jeweils aus Lichtkuppel, Antrieb und RWA-Zentrale. RWA-Taster in jedem Vollgeschoss.

Spezielle Lösungen:

• Anbindung an die Brandmeldeanlage (BMA)
• Anbindung an die Gebäudeleittechnik (GLT) über Modbus
• Prioritätenverschaltung von Entrauchungstableaus, BMA, GLT, Handfunktion und Wind-Regenfühl-Sensor
