Rauchlift Lichtband B
Vorbeugender Brandschutz
Rauch- und Wärmeabzugsgeräte (RWG) sind wesentliche Bestandteile von Brandschutzkonzepten. In den Maßgaben zum "vorbeugenden Brandschutz" sind diese lebensrettenden und sachwertschützenden Anlagen zwingend vorgeschrieben. Maßgeschneidert auf Ihr Projekt realisieren wir die komplette Bandbreite:
Nur Auf, Auf-Zu, Pneumatik, 24V, 230V und jetzt NEU auch mit 48V; geprüft nach EN 12101-2, Bemessung und Dimensionierung der RWA nach DIN 18232-2, LBO sowie Industriebaurichtlinie – für Lichtkuppeln, Dunkelklappen, Einzelklappen, Lichtbänder, Glasdachkonstruktionen, Treppenhäuser, Liftschachtentrauchung und Wandverglasung.
Die Produktbeschreibung
Lichtband Bogenform RWG
Ihre Vorteile auf einen Blick
- Erfüllt als Rauch- und Wärmeabzugsgerät alle Anforderungen nach DIN EN 12101-2
- Viele Klappenkombinationen für marktführende Rauch- und Wärmeabzugswerte
- Integration als Einzel- oder Doppelklappe möglich
- Schnelle Öffnung im Brandfall über Thermoauslösung, Thermo- und CO2- Fernauslösung oder elektrische Fernauslösung
- Pneumatisch- oder elektrische Ansteuerung der RWG-Klappensysteme für Lüftungsfunktion
- Stabiles Gesamtsystem auch bei starken Windbelastungen, bei Kälte bis -25° C Innentemperatur und unter Einwirkung von Schneelast (bis SL 1100)
Die technischen Details
Lichtband Bogenform RWG
Dynamische Momentenregelung - DMR

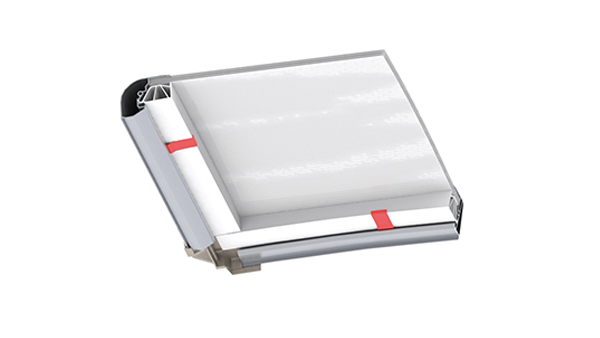

Wirkung: Durch eine unterhalb der Glasleiste integrierte Federung im Einbaurahmen (DMR-Feder) ist die Verglasung spannungsoptimiert gelagert. Dadurch wird sie auch unter Belastung mit einer definierten Haltekraft in ihrer Lage gesichert.
Nutzen: Die Verglasungen bleiben in allen Situationen spannungsoptimiert und sind bestens gesichert, da die einwirkenden Lasten optimal abgefedert und vom Einspannrahmen aufgenommen werden.
Schutz bei starken Windbelastungen
- Hohe Stabilität der Klappen auch im geöffneten Zustand
- Noch bessere Verankerung der Polycarbonatverglasung
- Weiterer Schutz der Flügelsysteme durch federnd gelagerte Multigelenktraversen

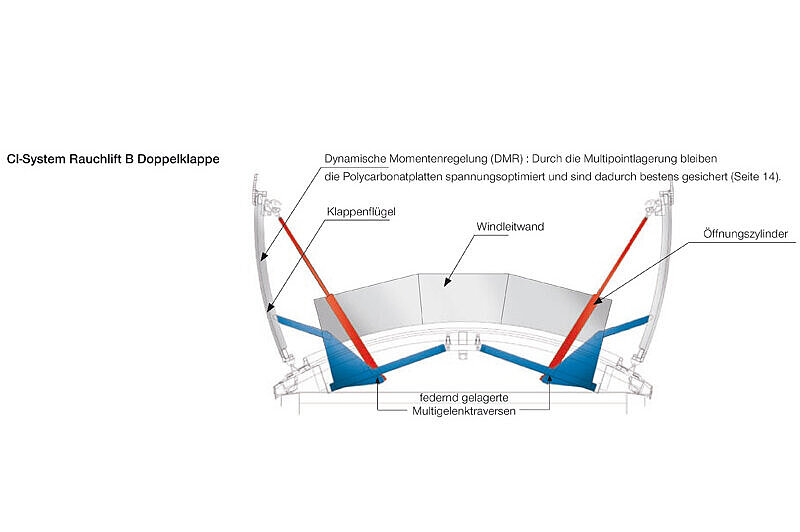

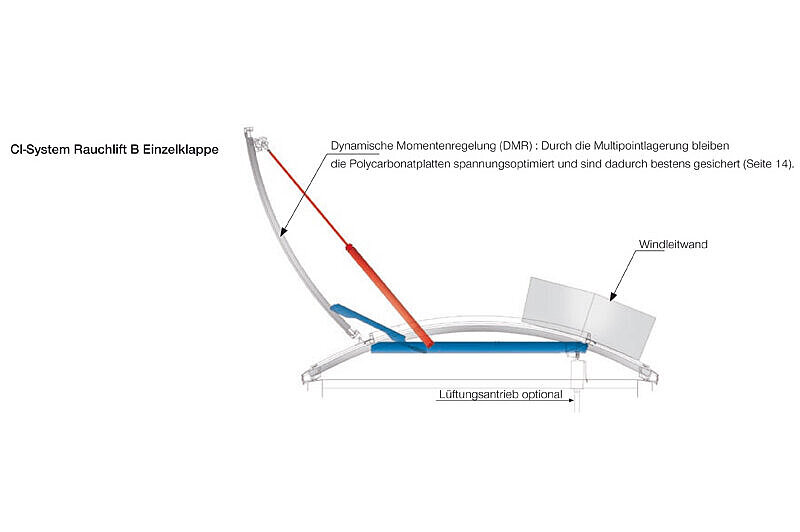

Federnd gelagerte Multigelenktraverse
Wirkung: Die direkt mit der Klappenkonstruktion verbundenen, federnd gelagerten Multigelenktraversen bewirken, dass die RWA-Klappen im geöffneten Zustand auch dann stabil offen bleiben, wenn starke Windböen dagegen drücken.
Nutzen: Der Rauchabzug ist auch unter widrigen Witterungsbedingungen gesichert und damit wird ein optimales Maß an Sicherheit gewährleistet.
Größen und Werte
Lichtband Bogenform RWG

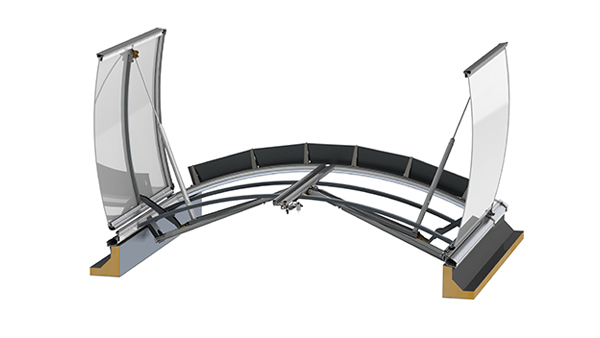

Rauchlift Lichtband B Doppel
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 250 | 100 | 250 | 2,39 m² | 1,48 m² |
| 250 | 200 | 250 | 5,02 m² | 3,26 m² |
| 250 TS* | 420 | 250 | 10,28 m² | 6,37 m² |
| 300 | 100 | 300 | 2,87 m² | 1,78 m² |
| 300 | 200 | 300 | 6,02 m² | 3,91 m² |
| 300 TS* | 420 | 300 | 12,34 m² | 7,40 m² |
* tandem-serielles RWG

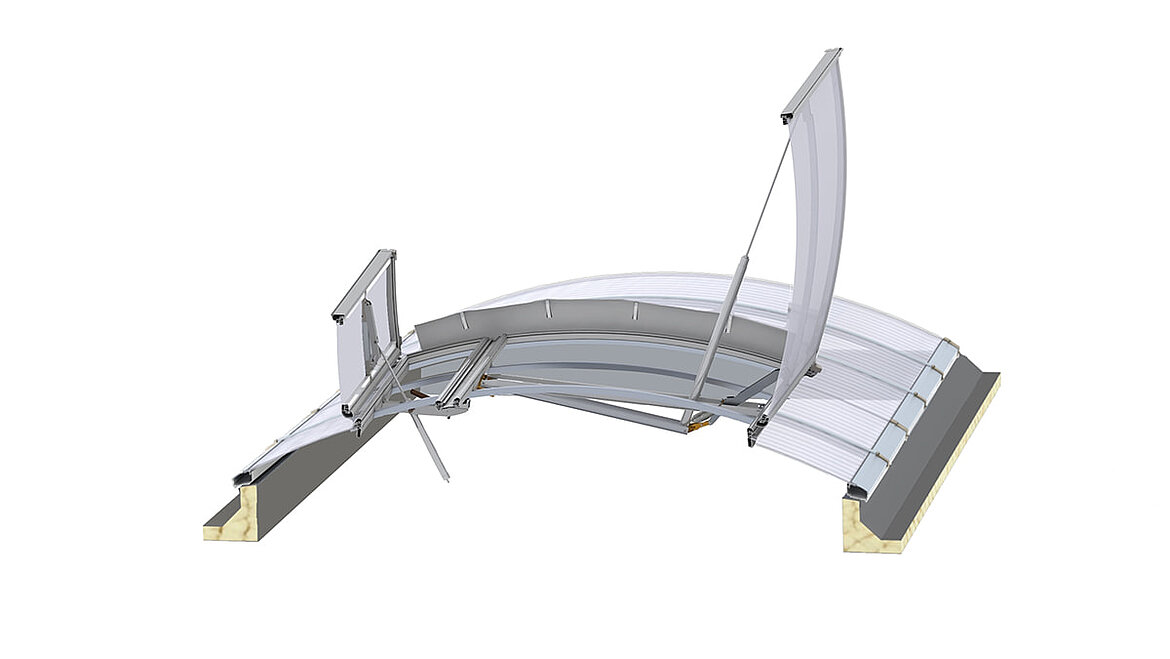

Rauchlift Lichtband B Assymetrisch
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 175 | 100 | 175 | 1,67 m² | 1,04 m² |
| 175 | 200 | 175 | 3,51 m² | 2,28 m² |
| 175 TS* | 420 | 175 | 7,20 m² | 4,68 m² |
| 200 | 100 | 200 | 1,91 m² | 1,18 m² |
| 200 | 200 | 200 | 4,01 m² | 2,61 m² |
| 200 TS* | 420 | 200 | 8,22 m² | 5,34 m² |
* tandem-serielles RWG

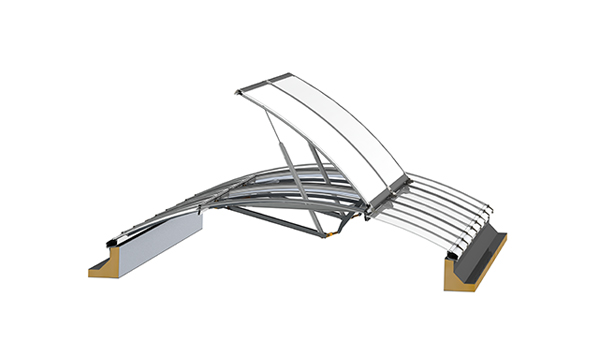

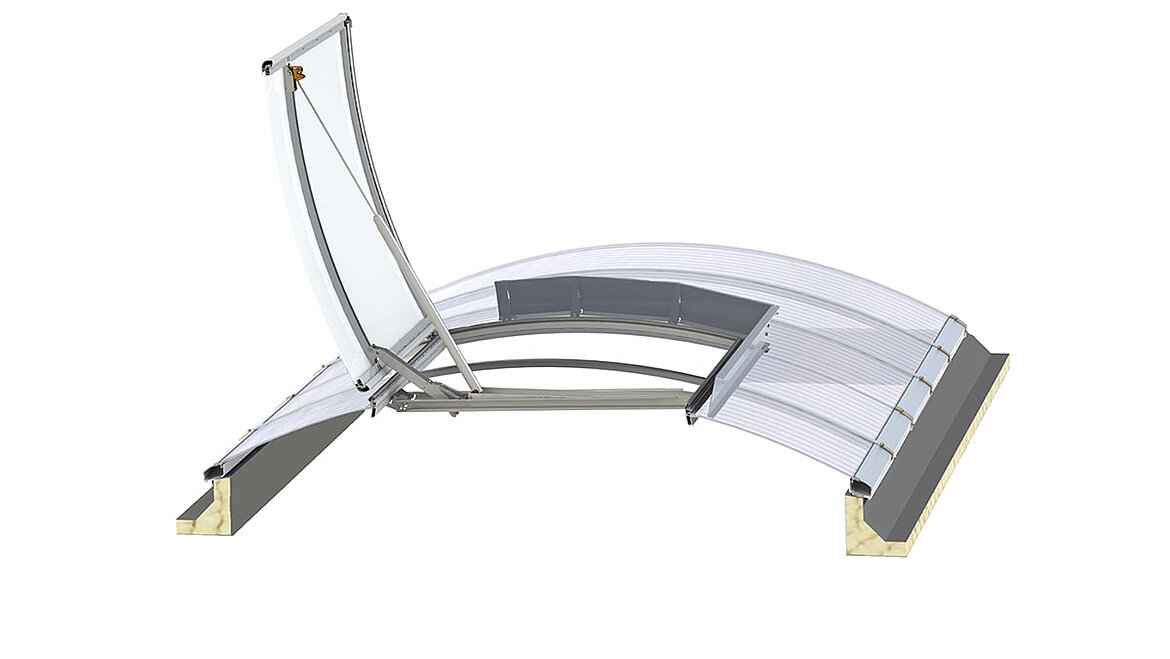

Rauchlift Lichtband B Einzelklappe
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 100 | 100 | 100 | 0,93 m² | 0,59 m² |
| 100 | 200 | 100 | 1,96 m² | 1,27 m² |
| 100 TS* | 420 | 100 | 4,01 m² | 2,53 m² |
| 125 | 100 | 125 | 1,17 m² | 0,74 m² |
| 125 | 200 | 125 | 2,46 m² | 1,60 m² |
| 125 TS* | 420 | 125 | 5,04 m² | 3,18 m² |
| 150 | 100 | 150 | 1,43 m² | 0,90 m² |
| 150 | 200 | 150 | 3,01 m² | 1,96 m² |
| 150 TS* | 420 | 150 | 6,17 m² | 3,83 m² |
* tandem-serielles RWG
