Rauchlift Lichtband S
Vorbeugender Brandschutz
Rauch- und Wärmeabzugsgeräte (RWG) sind wesentliche Bestandteile von Brandschutzkonzepten. In den Maßgaben zum "vorbeugenden Brandschutz" sind diese lebensrettenden und sachwertschützenden Anlagen zwingend vorgeschrieben. Maßgeschneidert auf Ihr Projekt realisieren wir die komplette Bandbreite:
Nur Auf, Auf-Zu, Pneumatik, 24V, 230V; geprüft nach EN 12101-2, Bemessung und Dimensionierung der RWA nach DIN 18232-2, LBO sowie Industriebaurichtlinie – für Lichtkuppeln, Dunkelklappen, Einzelklappen, Lichtbänder, Glasdachkonstruktionen, Treppenhäuser, Liftschachtentrauchung und Wandverglasung.
Die Produktbeschreibung
Lichtband Satteldachform RWG
Ihre Vorteile auf einen Blick
- Erfüllt als Rauch- und Wärmeabzugsgerät alle Anforderungen nach DIN EN 12101-2
- Viele Klappenkombinationen für marktführende Rauch- und Wärmeabzugswerte
- Integration als Einzel- oder Doppelklappe möglich
- Schnelle Öffnung im Brandfall über Thermoauslösung, Thermo- und CO2- Fernauslösung oder elektrische Fernauslösung
- Pneumatisch- oder elektrische Ansteuerung der RWG-Klappensysteme für Lüftungsfunktion
- Stabiles Gesamtsystem auch bei starken Windbelastungen im geöffneten Zustand
- Kombination mit Lüftungsanlagen möglich
Die technischen Details
Lichtband Satteldachform RWG
Größen und Werte
Lichtband Satteldachform RWG
Rauchlift Lichtband SE30 Einzelklappe(30° Neigung der Verglasungsflächen)
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 100 | 100 | 53 | 0,53 m² | 0,32 m² |
| 100* | 120 | 53 | 0,63 m² | 0,38 m² |
| 150 | 100 | 82 | 0,82 m² | 0,49 m² |
| 150* | 120 | 82 | 0,97 m² | 0,58 m² |
| 200 | 100 | 111 | 1,11 m² | 0,64 m² |
| 200* | 120 | 111 | 1,31 m² | 0,76 m² |
| 250 | 100 | 140 | 1,40 m² | 0,80 m² |
| 250* | 120 | 140 | 1,65 m² | 0,92 m² |
| 300 | 100 | 169 | 1,69 m² | 0,95 m² |
| 300* | 120 | 169 | 1,99 m² | 1,09 m² |
*Nur in Verbindung mit Verglasung Typ PC 32-5 fach
Rauchlift Lichtband SE45 Einzelklappe(45° Neigung der Verglasungsflächen)
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 80 | 100 | 53 | 0,53 m² | 0,33 m² |
| 80* | 120 | 53 | 0,63 m² | 0,38 m² |
| 120 | 100 | 82 | 0,82 m² | 0,51 m² |
| 120* | 120 | 82 | 0,97 m² | 0,58 m² |
| 160 | 100 | 111 | 1,11 m² | 0,67 m² |
| 160* | 120 | 111 | 1,31 m² | 0,77 m² |
| 200 | 100 | 140 | 1,40 m² | 0,80 m² |
| 200* | 120 | 140 | 1,65 m² | 0,94 m² |
| 240 | 100 | 169 | 1,69 m² | 0,96 m² |
| 240* | 120 | 169 | 1,99 m² | 1,12 m² |
*Nur in Verbindung mit Verglasung Typ PC 32-5 fach

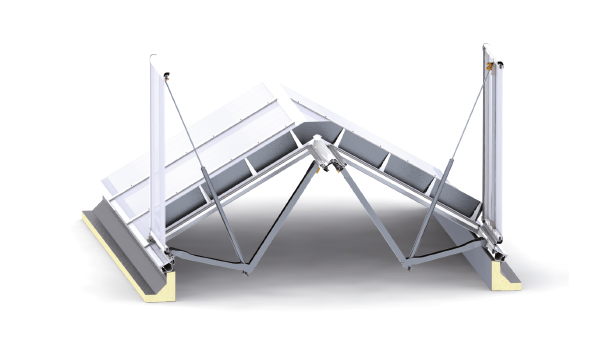

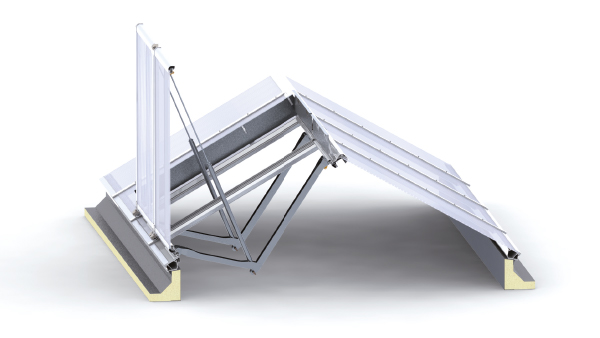

Rauchlift Lichtband SD30 Doppelklappe (30° Neigung der Verglasungsflächen)
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 100 | 100 | 53 | 1,02 m² | 0,64 m² |
| 100* | 120 | 53 | 1,20 m² | 0,75 m² |
| 100 | 200 | 53 | 2,09 m² | 1,27 m² |
| 100 TS** | 420 | 53 | 4,24 m² | 2,42 m² |
| 150 | 100 | 82 | 1,52 m² | 0,96 m² |
| 150* | 120 | 85 | 1,79 m² | 1,11 m² |
| 150 | 200 | 82 | 3,12 m² | 1,90 m² |
| 150 TS** | 420 | 82 | 6,32 m² | 3,48 m² |
| 200 | 100 | 111 | 2,02 m² | 1,25 m² |
| 200* | 120 | 111 | 2,38 m² | 1,48 m² |
| 200 | 200 | 111 | 4,14 m² | 2,57 m² |
| 200 TS** | 420 | 111 | 8,40 m² | 4,96 m² |
| 250 | 100 | 140 | 2,52 m² | 1,54 m² |
| 250* | 120 | 140 | 2,97 m² | 1,84 m² |
| 250 | 200 | 140 | 5,17 m² | 3,21 m² |
| 250 TS** | 420 | 140 | 10,48 m² | 6,50 m² |
| 300 | 100 | 169 | 3,02 m² | 1,84 m² |
| 300* | 120 | 169 | 3,56 m² | 2,21 m² |
| 300 | 210 | 169 | 6,21 m² | 3,85 m² |
| 300* | 240 | 169 | 7,31 m² | 4,53 m² |
* Nur in Verbindung mit Verglasung Typ PC 32-5 fach

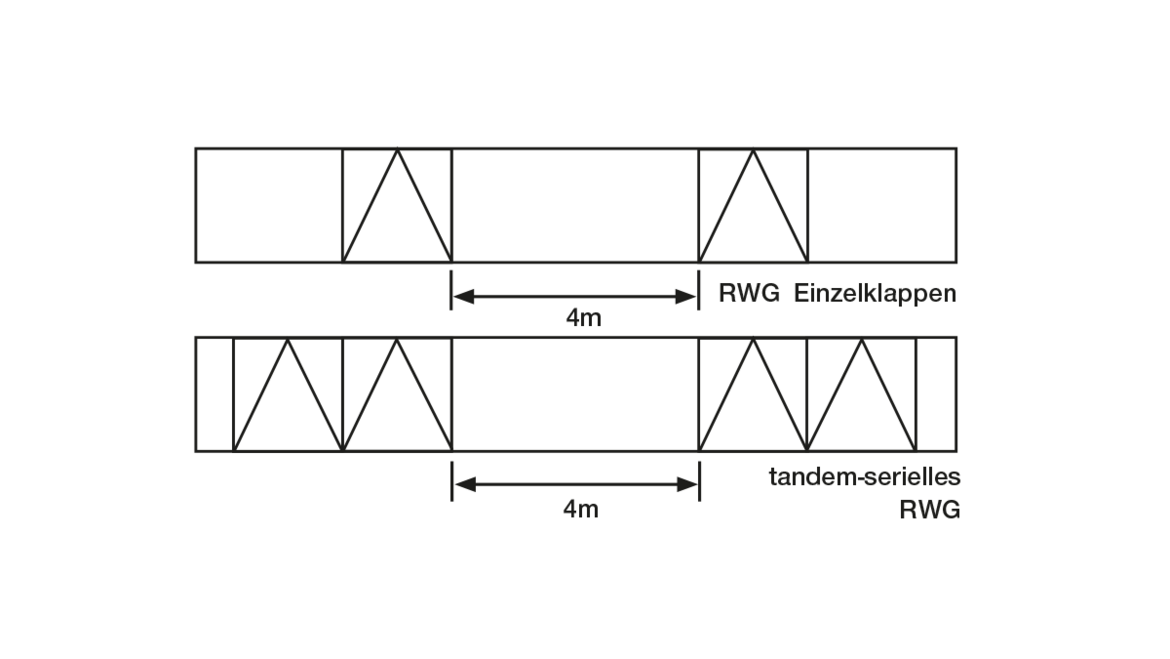

** tandem-serielles RWG
Rauchlift Lichtband SD45 Doppelklappe (45° Neigung der Verglasungsflächen)
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 120 | 100 | 82 | 1,22 m² | 0,94 m² |
| 120* | 120 | 82 | 1,43 m² | 1,09 m² |
| 120 | 200 | 82 | 2,49 m² | 1,84 m² |
| 120 TS** | 420 | 82 | 5,05 m² | 3,54 m² |
| 160 | 100 | 111 | 1,63 m² | 1,25 m² |
| 160* | 120 | 111 | 1,92 m² | 1,46 m² |
| 160 | 200 | 111 | 3,33 m² | 2,47 m² |
| 160 TS** | 420 | 111 | 6,76 m² | 4,39 m² |
| 200 | 100 | 140 | 2,04 m² | 1,51 m² |
| 200* | 120 | 140 | 2,40 m² | 1,68 m² |
| 200 | 200 | 140 | 4,17 m² | 2,71 m² |
| 200 TS** | 420 | 140 | 8,47 m² | 5,08 m² |
| 240 | 100 | 169 | 2,45 m² | 1,71 m² |
| 240* | 120 | 169 | 2,89 m² | 1,90 m² |
| 240 | 210 | 169 | 5,03 m² | 3,02 m² |
| 240* | 240 | 169 | 5,92 m² | 3,49 m² |
* Nur in Verbindung mit Verglasung Typ PC 32-5 fach
** tandem-serielles RWG
Rauchlift Lichtband SE-SHED60 Einzelklappe (Auf der 60° Nordlicht-Seite)
| Typ OKD-Maß | Maß x | Maß y | Öffnungsfläche Ageo | aerodynamisch wirksame Öffnungsfläche |
|---|---|---|---|---|
| 110 | 100 | 53 | 0,53 m² | 0,32 m² |
| 110* | 120 | 53 | 0,63 m² | 0,37 m² |
| 170 | 100 | 82 | 0,82 m² | 0,49 m² |
| 170* | 120 | 82 | 0,97 m² | 0,57 m² |
| 230 | 100 | 111 | 1,11 m² | 0,65 m² |
| 230* | 120 | 111 | 1,31 m² | 0,76 m² |
| 290 | 100 | 140 | 1,40 m² | 0,81 m² |
| 290* | 120 | 140 | 1,65 m² | 0,94 m² |
| 350 | 100 | 169 | 1,69 m² | 0,96 m² |
| 350* | 120 | 169 | 1,99 m² | 1,12 m² |
*Nur in Verbindung mit Verglasung Typ PC 32-5 fach
