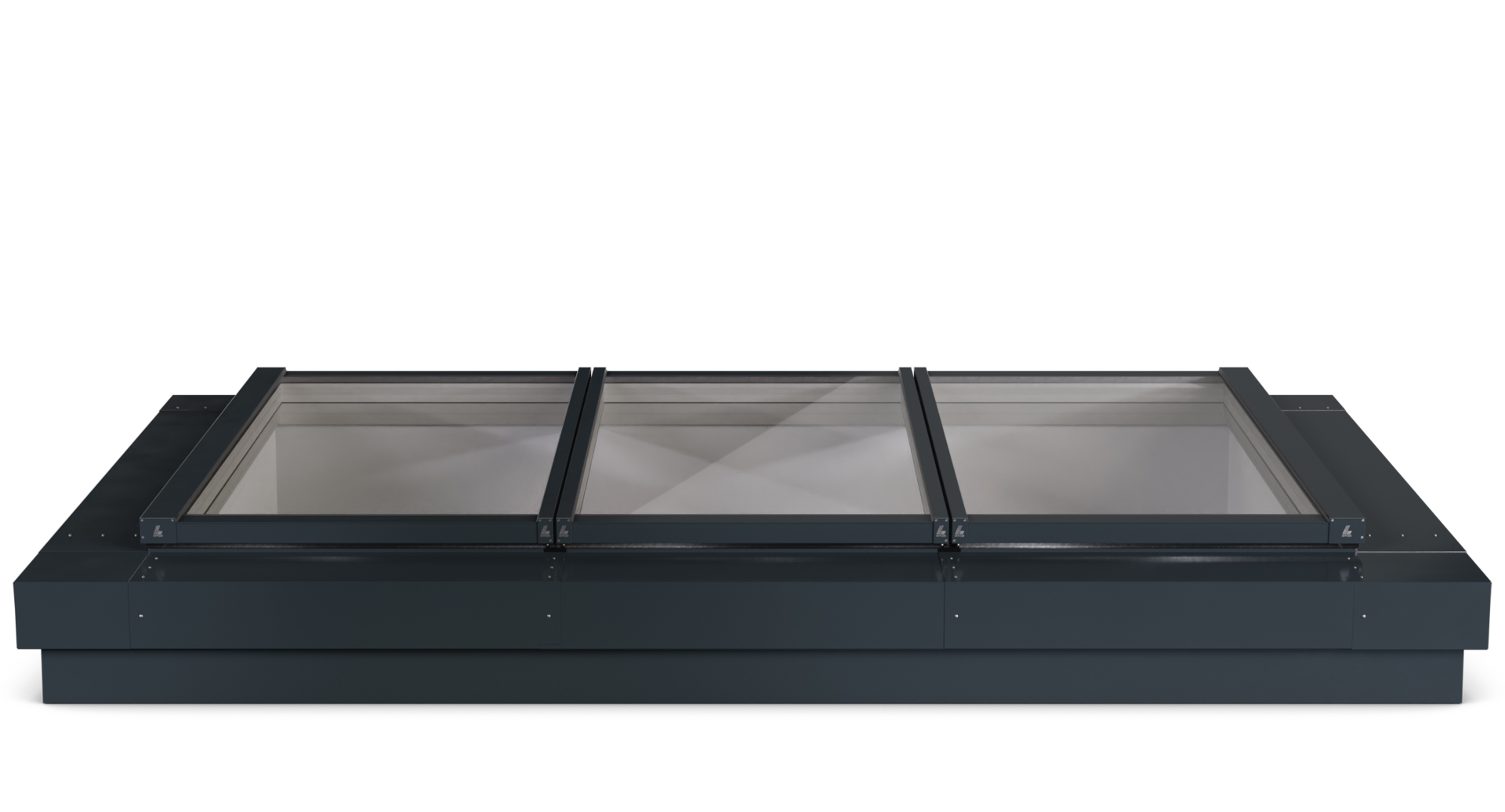

Modulares Glasdach MS78 Animation Bild 01Modulares Glasdach MS78 Animation Bild 02Modulares Glasdach MS78 Animation Bild 03Modulares Glasdach MS78 Animation Bild 04Modulares Glasdach MS78 Animation Bild 05Modulares Glasdach MS78 Animation Bild 06Modulares Glasdach MS78 Animation Bild 07Modulares Glasdach MS78 Animation Bild 08Modulares Glasdach MS78 Animation Bild 09Modulares Glasdach MS78 Animation Bild 10Modulares Glasdach MS78 Animation Bild 11Modulares Glasdach MS78 Animation Bild 12Modulares Glasdach MS78 Animation Bild 13Modulares Glasdach MS78 Animation Bild 14Modulares Glasdach MS78 Animation Bild 15Modulares Glasdach MS78 Animation Bild 16Modulares Glasdach MS78 Animation Bild 17Modulares Glasdach MS78 Animation Bild 18Modulares Glasdach MS78 Animation Bild 19Modulares Glasdach MS78 Animation Bild 20Modulares Glasdach MS78 Animation Bild 21Modulares Glasdach MS78 Animation Bild 22Modulares Glasdach MS78 Animation Bild 23Modulares Glasdach MS78 Animation Bild 24Modulares Glasdach MS78 Animation Bild 25Modulares Glasdach MS78 Animation Bild 26Modulares Glasdach MS78 Animation Bild 27Modulares Glasdach MS78 Animation Bild 28Modulares Glasdach MS78 Animation Bild 29Modulares Glasdach MS78 Animation Bild 30Modulares Glasdach MS78 Animation Bild 31Modulares Glasdach MS78 Animation Bild 32

LAMILUX Modulares Glasdach MS78

Das Beste aus zwei Welten


Die Vorteile auf einen Blick

Modulares Glasdach MS78


Design

  • Homogene Optik von Flügeln und Festelementen durch native Flügelintegration (NFI)
  • Reduziertes Design im Innenbereich durch Flügel mit nicht sichtbaren, integrierten Antrieben
  • Nachhaltiges Produktdesign ermöglicht geschlossenen Rohstoffkreislauf durch sortenreines Recycling

Tageslichteinfall & Frischluftzufuhr

  • Hoher Glasanteil durch Modulgrößen bis 1,30m x 3,00m
  • Volle Lichtfläche durch Flügel ohne Einspannrahmen
  • Maximale Lüftungsfläche durch unbeschränkte Flügelanordnung

Komfort

  • Passgenauer Einbau dank V-Nut und Selbstausrichtender Modulverbindung (SAM)
  • Optimierter Bauablauf dank kompletter Montage vom Dach aus in einem Zug inklusive dampfdichtem Anschluss
  • Einfache und sichere Dachintegration durch systemeigene Anschlusstechnik
  • Direkte Montage auf tragfähige Untergründe aus Beton, Stahl oder Holz ohne zusätzliche Aufnahme- und Ausgleichsprofile


Sicherheit

  • Höchste Sicherheit ab der ersten Dichtungsebene dank dem stoßüberdeckenden Entwässerungsprofil (SEP)
  • Beste Qualitätsstandards durch hohen Vorfertigungsgrad

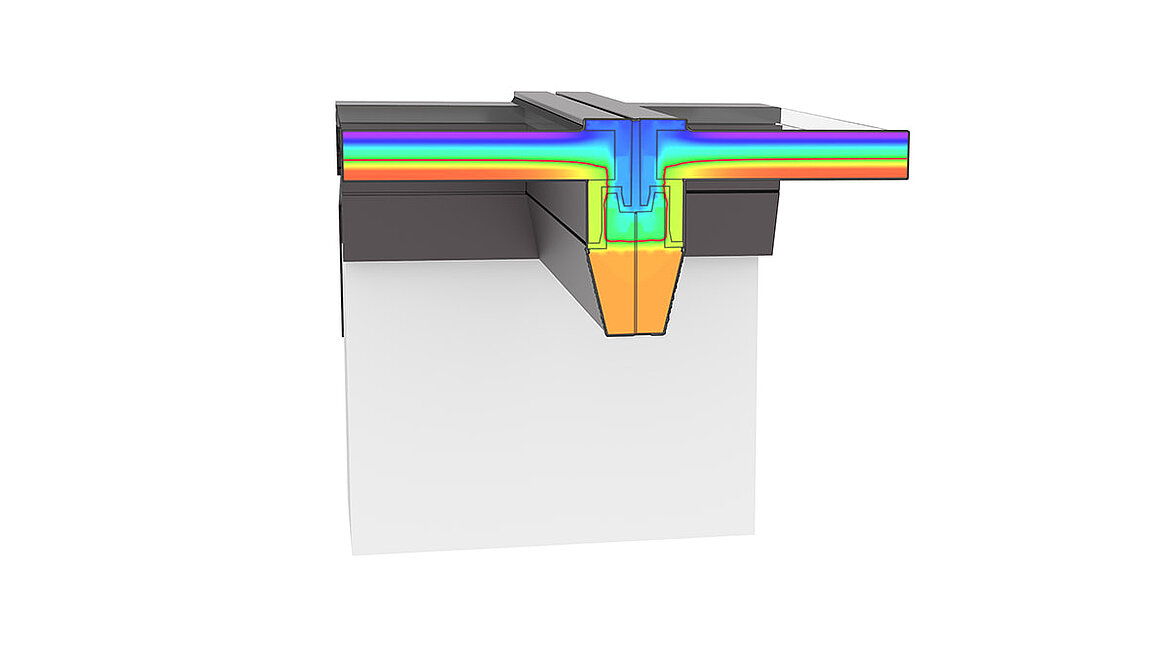

  • Energiekosteneinsparung dank Wärmedämmwerten deutlich über den gesetzlichen Anforderungen nach GEG
  • Sicherheit dank langer Lebensdauer des Gesamtsystems


Modulares Glasdach MS78

Einzigartige Kombination bewährter LAMILUX Oberlichter mit neuen Glasdach-Innovationen


Seit mehr als 70 Jahren überzeugen wir am Markt mit innovativ ausgereiften Oberlichtern. Dabei geben wir uns niemals mit dem Ist-Zustand zufrieden. Wir entwickeln unsere Tageslichtsysteme stetig weiter, um Ihnen die technisch ausgereifteste, am Markt erhältliche Lösung zu bieten. Denn wir wollen Sie über das erwartete Maß hinaus begeistern und Ihnen sowie Ihren Projekten mehr bieten: mehr Funktionalität, mehr Energieeffizienz, mehr Design, mehr Tageslicht, mehr Frischluft, mehr Sicherheit, mehr Variantenvielfalt, mehr Gestaltungsfreiraum. Dafür entwickeln wir nicht nur jedes einzelne unserer Tageslichtsysteme stetig weiter, sondern kombinieren individuelle Vorteile einzelner Oberlichter und ergänzen sie um neue Innovationen, die für Sie den größten Gesamtnutzenvorteil schaffen. Unzählige erfolgreich umgesetzte Projekte bestätigen die Alleinstellungsmerkmale unserer bewährten Tageslichtsysteme des LAMILUX Flachdach Fenster FE und des LAMILUX Glasdachs PR60. Unser LAMILUX Flachdach Fenster FE überzeugt durch kurze Lieferzeit dank schlanker und automatisierter Prozesse, beste Qualitätsstandards durch hohen Vorfertigungsgrad sowie eine einfache und sichere Dachintegration durch systemeigene Anschlusstechnik. Unser LAMILUX Glasdach PR60 verschafft Ihren Projekten große Lichtflächen durch Mehrfeldverglasung, unterstützt Ihre Gebäude durch sichere Glasdach-Entwässerung mit zwei Entwässerungsebenen und bietet hohen Lüftungskomfort durch variable Flügelintegration. Diese Produktvorteile haben wir gebündelt und um neue Glasdach-Innovationen erweitert. Entstanden ist unser LAMILUX Modulares Glasdach MS78, welches das Beste aus den zwei bewährten Tageslichtsystemen vereint und darüber hinaus durch Glasdach-Innovationen begeistert.

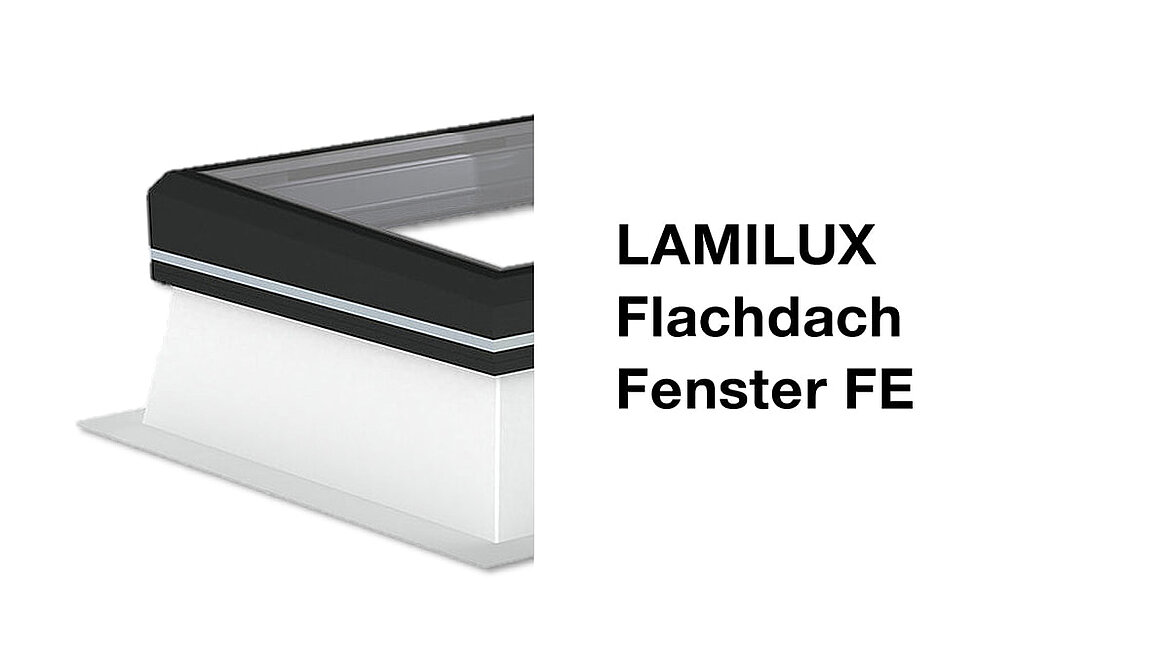

Profitieren Sie von den Vorteilen des Flachdach Fensters FE

  • Kurze Lieferzeit durch schlanke und automatisierte Prozesse
  • Beste Qualitätsstandards durch hohen Vorfertigungsgrad
  • Einfache und sichere Dachintegration durch systemeigene Anschlusstechnik


Das neue LAMILUX Glasdach bietet für Sie viel Gestaltungsfreiheit, da es in einer Breite von bis zu 3,00 Metern bei variabler Länge erhältlich ist. Unser neues Modulares Glasdach MS78 kann je nach Bedarf zwischen 5° und 30° Neigung eingebaut werden. Zusammen mit der planebenen Gestaltung von Glasfläche und traufseitigem Rahmenprofil bietet das einen optimalen Wasserablauf, der Schmutzränder vermeidet und sauberere Glasflächen fördert. Für Sie und Ihre Projekte ermöglicht das Modulare Glasdach MS78 optimierten Tageslichteinfall dank hohem Glasanteil der Module sowie voller Lichtflächen durch Flügel ohne Einspannrahmen. Sie können die Anzahl der Flügel Ihrer maßgeschneiderten MS78-Konstruktion frei planen, auch direkt aneinandergereiht. Somit schafft das LAMILUX Modulare Glasdach MS78 maximale Lüftungsfläche und hervorragende Zufuhr von Frischluft und Sauerstoff in Ihr Gebäude. Unser Modulares Glasdach MS78 überzeugt nicht nur in Bezug auf Tageslicht und Frischluft, sondern setzt gleichzeitig neue Design-Maßstäbe. Denn die native Flügelintegration (NFI) des MS78 erzeugt von innen wie von außen eine homogene Optik von Lüftungsflügeln sowie Festelementen. Die nicht sichtbaren Antriebe der Flügel sorgen zusätzlich für ein reduziertes Design im Innenbereich. Auch bezüglich Sicherheit punktet das Modulare Glasdach MS78 von LAMILUX. Es gewährt höchste Sicherheit ab der ersten Dichtungsebene dank eines stoßüberdeckenden Entwässerungsprofils (SEP), beste Qualitätsansprüche durch hohen Vorfertigungsgrad sowie langlebige und pflegeleichte Materialien und Oberflächen. Zusätzlich profitieren Sie von kurzen Lieferzeiten dank schlanker, automatisierter Prozesse sowie einer einfachen und sicheren Dachintegration durch systemeigene Anschlusstechnik des Modularen Glasdachs MS78.

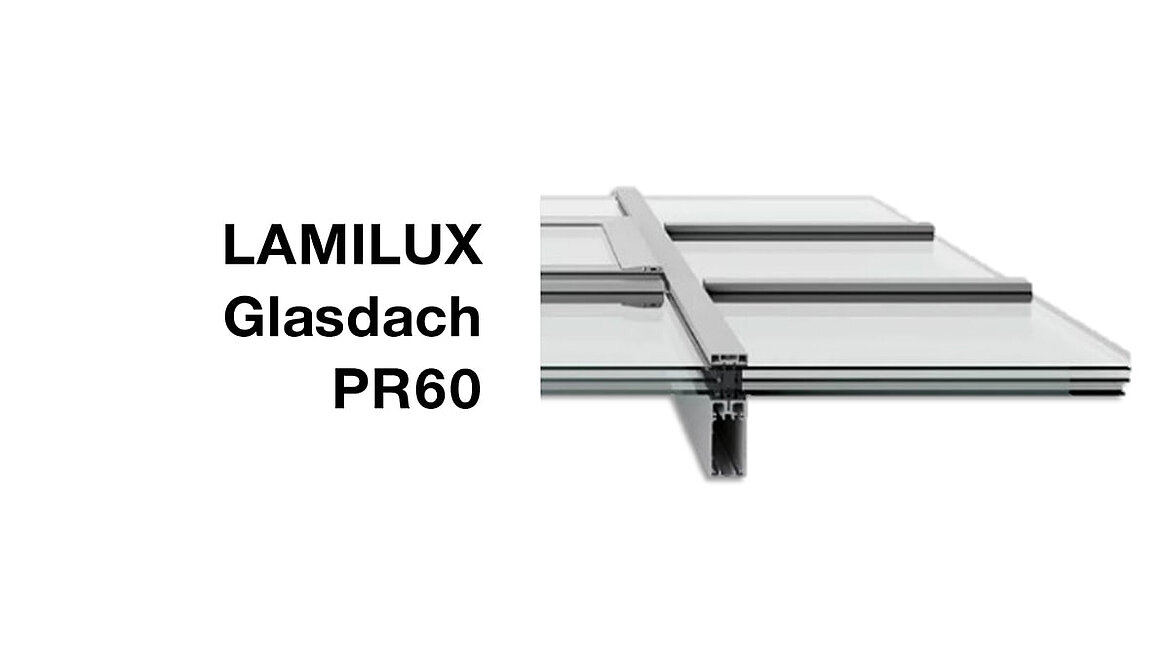

Profitieren Sie von den Vorteilen des Glasdachs PR60

  • Große Lichtflächen durch Mehrfeldverglasung
  • Bewährte Glasdach Entwässerung mit zwei Entwässerungsebenen
  • Hoher Lüftungskomfort durch variable Flügelintegration

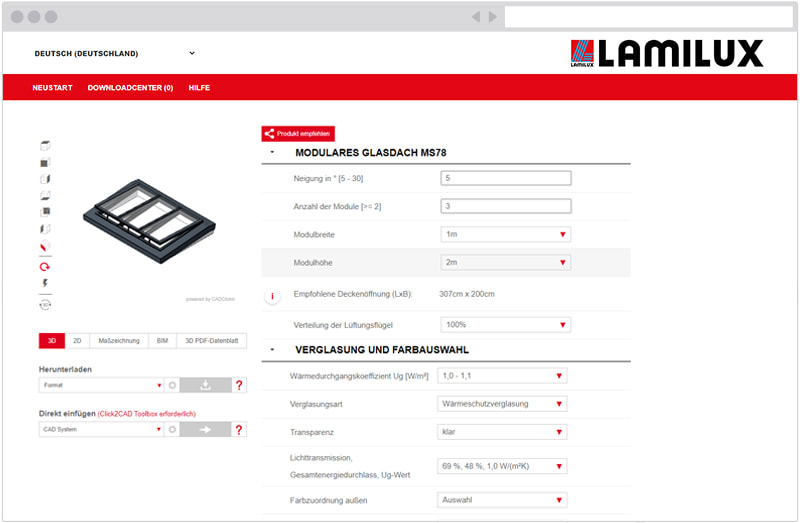

Produktkonfigurator

Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit. Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer

Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts. Jetzt 24/7 selbst generieren.

Die Ausstattungsvarianten

Modulares Glasdach MS78

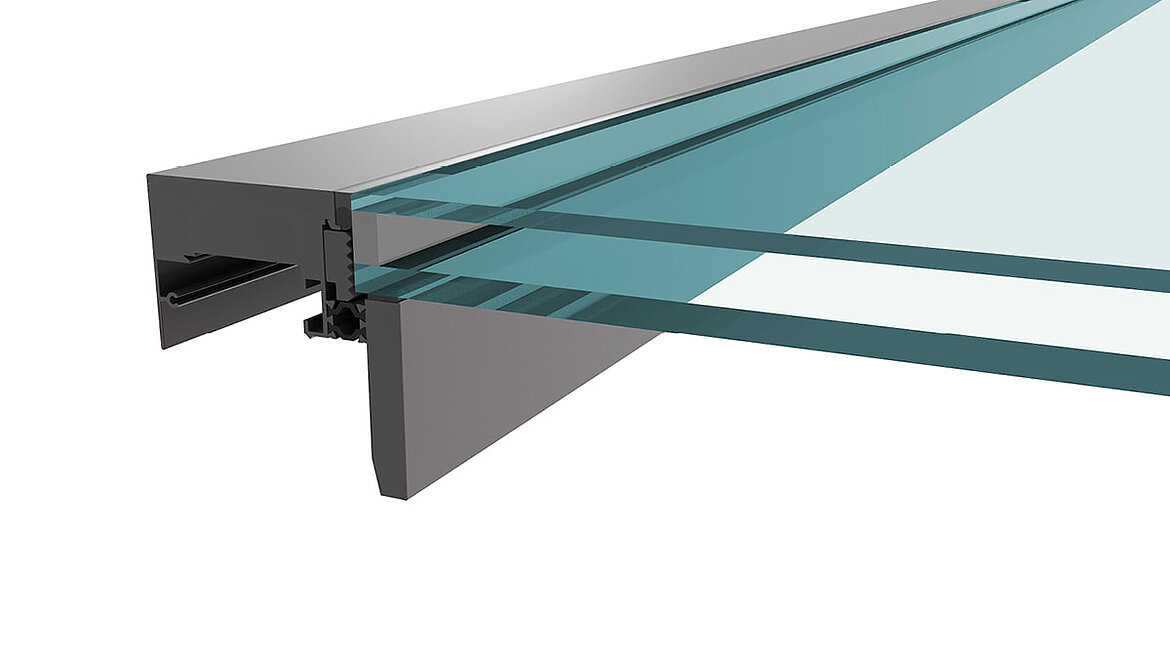

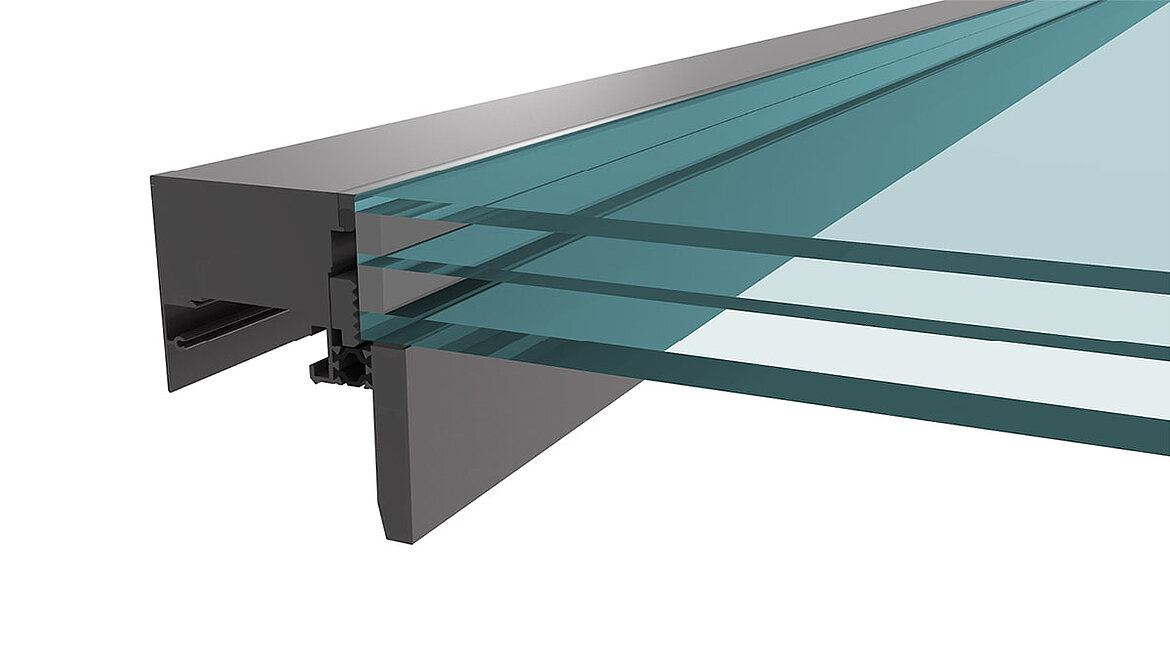

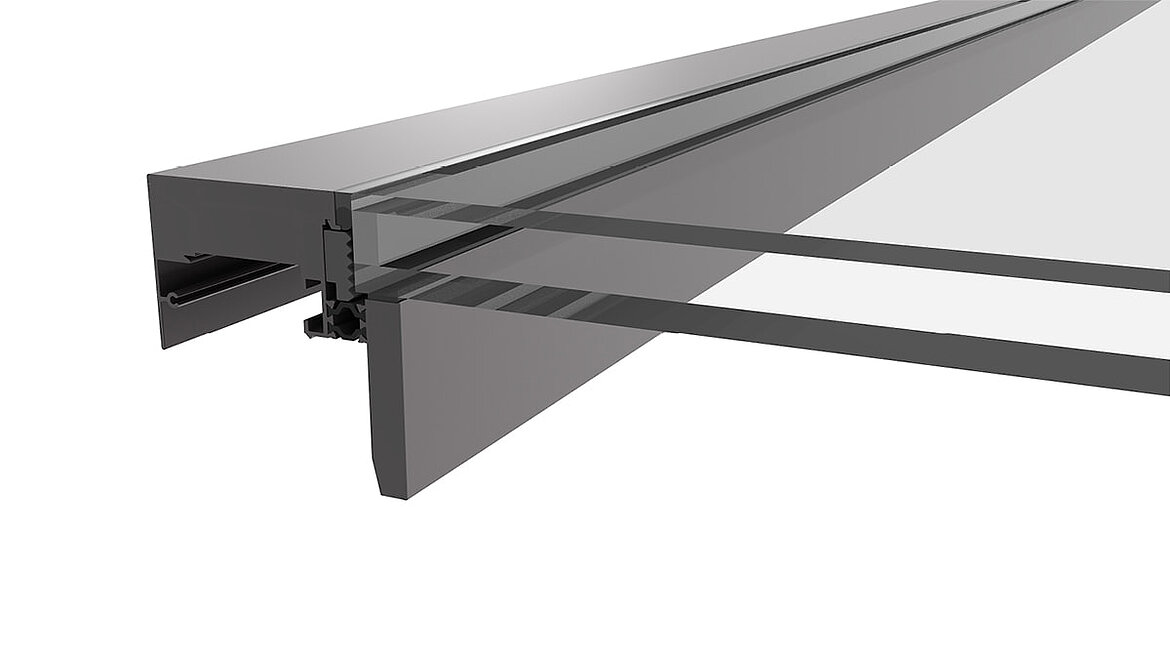

Verglasungsvarianten

Unser Verglasungsangebot berücksichtigt jeweils individuell die Aspekte

  • Tageslichteinfall - Transparenz und Lichtstreuung
  • Energieeffizienz / Wärmedämmung
  • Sonnenschutz / Wärmeschutz
  • Schallschutz
  • Permanente Durchsturzsicherheit

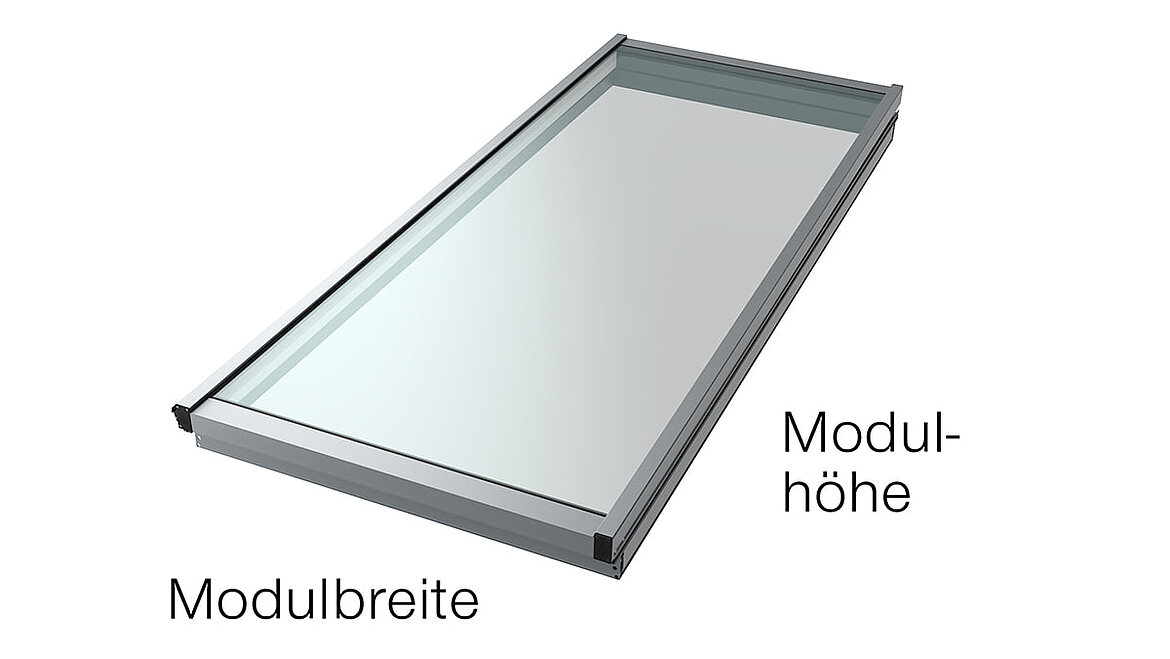

Maße

Unser LAMILUX Modulares Glasdach MS78 wird als Pultdach ausgeführt und ist in einer Breite von bis zu 3,00 Metern bei variabler Länge erhältlich, wodurch es sich perfekt für eine Vielzahl von Anwendungen eignet. Die freie Konfiguration in Breite und Länge ermöglicht Ihnen viel Gestaltungsfreiraum, um Ihr Projekt mit einem individuellen Glasdach abzurunden, welches maßgeschneidert auf Ihre Anforderungen und architektonischen Ansprüche ist. Unser neues LAMILUX Glasdach kann je nach Bedarf zwischen 5° und 30° Verglasungsneigung eingebaut werden. Zusammen mit der planebenen Gestaltung von Glasfläche und traufseitigem Rahmenprofil bietet das einen optimalen Wasserablauf, der Schmutzränder vermeidet und sauberere Glasflächen fördert.

Alle Längen und Breiten sind kombinierbar.


Modulbreite (in m)
0,6750,750,800,901,00
1,101,201,30
Modulhöhe (in m)
0,700,901,101,301,50
1,701,902,002,102,30
2,402,502,703,00

Das Zubehör

Modulares Glasdach MS78

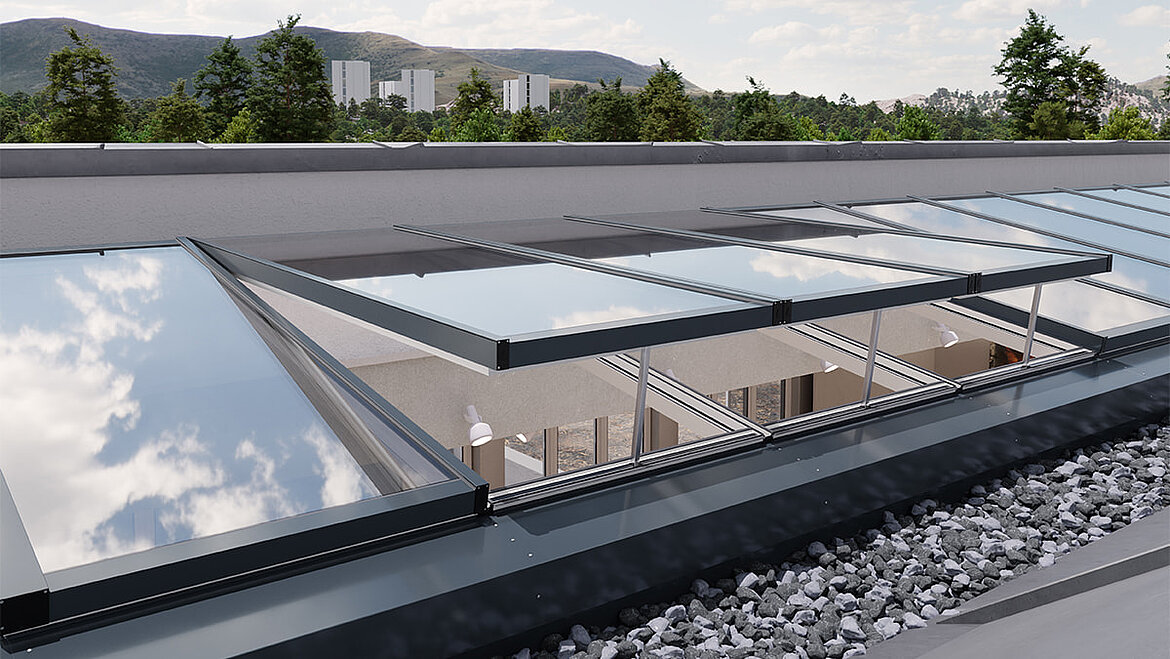

Das Flügelsystem

Unser System bietet Ihnen die maximale Lüftungsfläche und volle Variabilität. Die Flügel lassen sich in beliebiger Anzahl direkt aneinanderreihen, ohne dass Festfelder dazwischen benötigt werden. Trotzdem sind sie so integriert, dass sie ohne Einspannrahmen auskommen, also die volle Lüftungs- und Lichtfläche des tragenden Profilsystems freigeben. Davon profitiert zugleich die Optik: Lüftungsflügel und Festfelder sehen gleich aus und bilden ein harmonisches Gesamtbild. Selbst die Antriebe stören dieses Bild nicht. Sie ermöglichen eine effektive Öffnungsweite von 300mm oder 500mm und sind versteckt in das Profilsystem integriert. In dieser Kombination stellt das Flügelsystem eine absolute Glasdach-Neuheit dar.

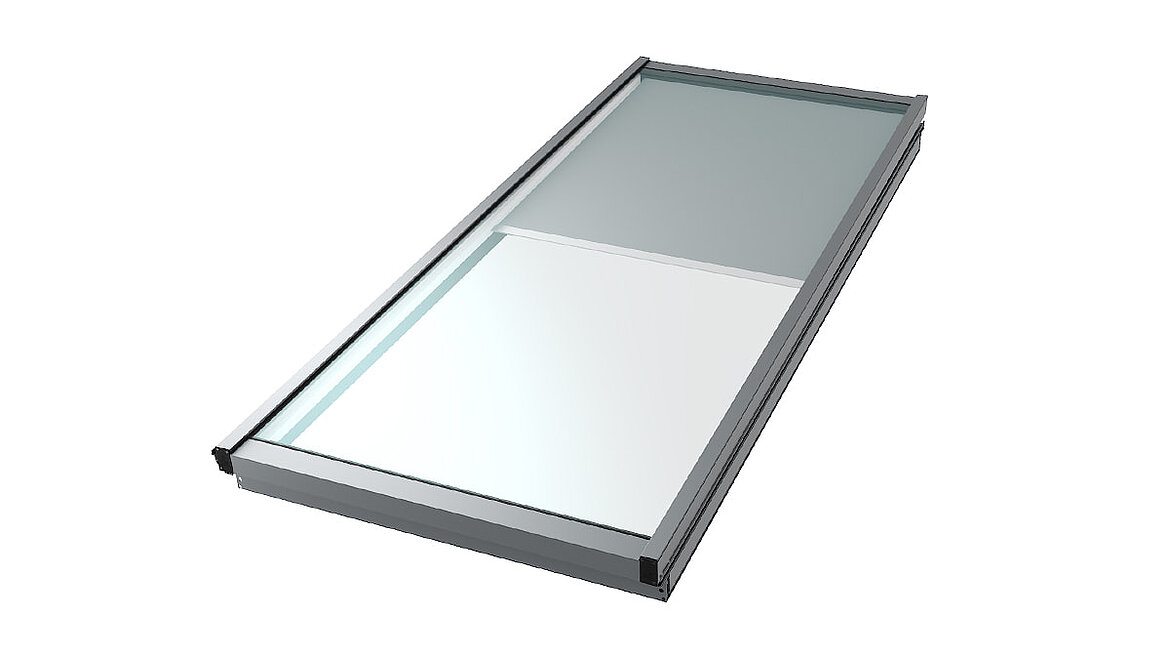

Innenliegende Rollos

Optional kann unser Modulares Glasdach MS78 mit einem innenliegenden Rollo für optimalen Sicht-, Sonnen- und Blendschutz ausgestattet werden. Unser Rollo-System für das LAMILUX Modulare Glasdach MS78 ist filigran und ästhetisch ansprechend gestaltet und fügt sich nahtlos in das Gesamtbild des Glasdachs ein. Der Sonnenschutz für das Modulare Glasdach MS78 läuft auf dünnen Drähten und nimmt daher geöffnet kaum Lichtfläche weg. Unsere innenliegenden Rollos bieten eine Reihe von Vorteilen bei der Verschattung Ihrer Gebäude. Durch die Installation eines Rollos wird die Sonneneinstrahlung reduziert und die Wärmeentwicklung im Innenraum verringert. Gleichzeitig werden Blendungen vermieden, die durch direkte Sonneneinstrahlung entstehen können.


Die technischen Details

Modulares Glasdach MS78

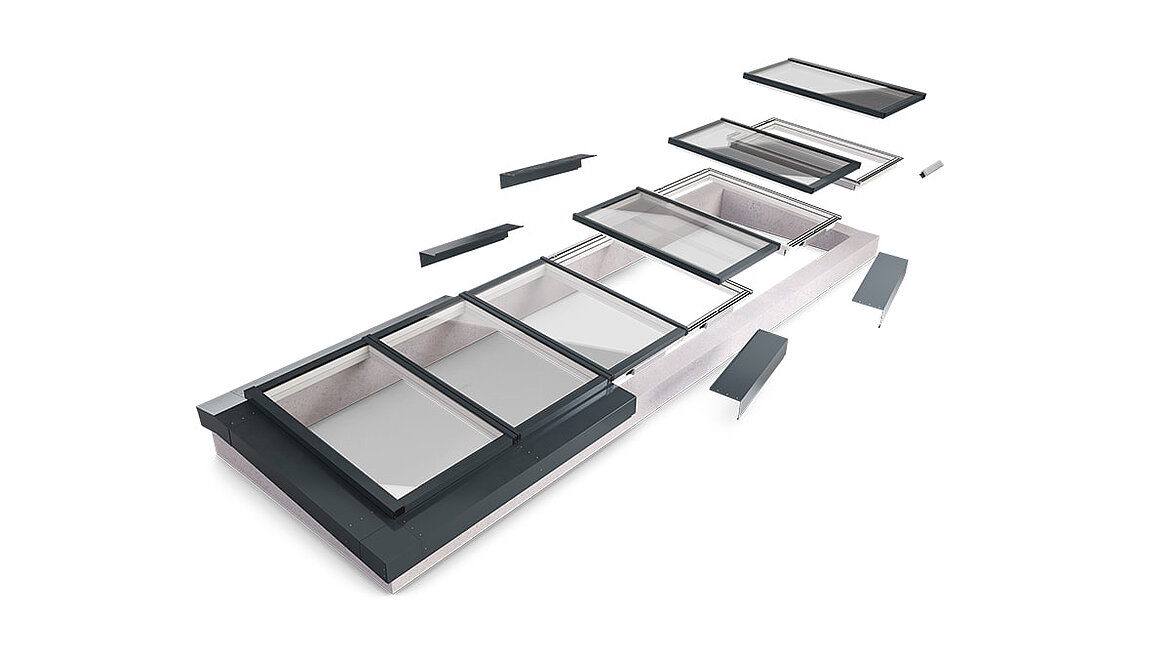

Aufbau modulares System

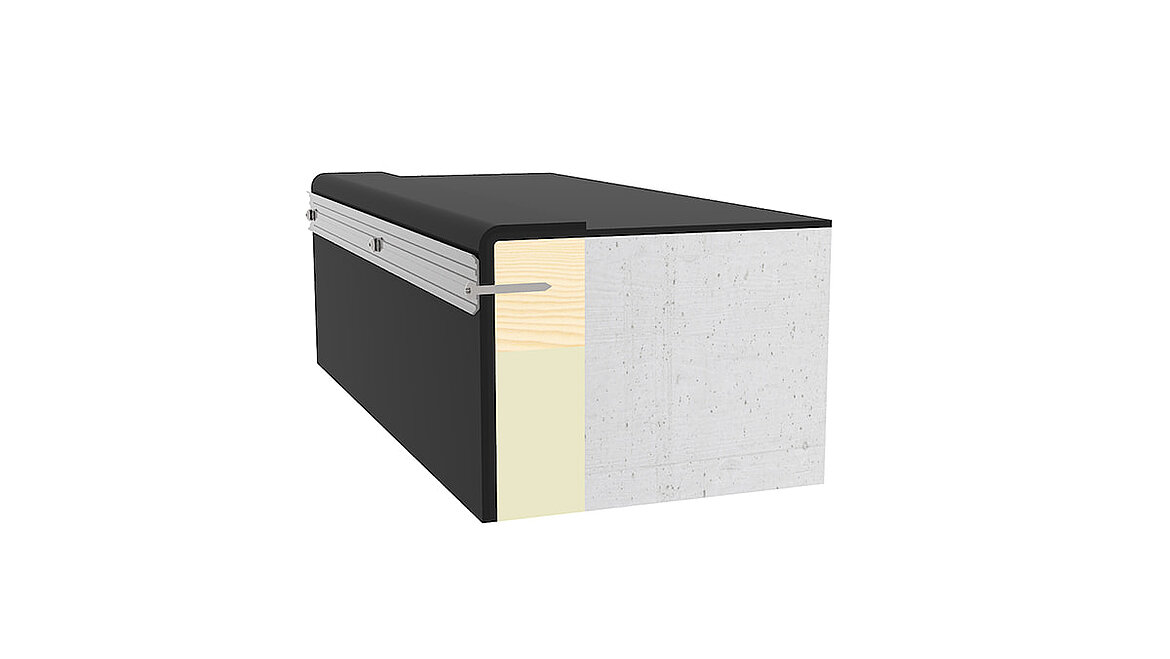

Bauanschluss

Unser LAMILUX Modulares Glasdach MS78 kann dank innovativen Lastkonvertern ohne zusätzliche Profile direkt auf tragfähige Untergründe wie Beton, Holz und Stahl installiert werden. Dank der speziellen Konstruktion unseres Glasdachs wird kein zusätzliches Profil benötigt, um eine stabile und sichere Verbindung zu schaffen und Toleranzen im Untergrund auszugleichen. Das spart Zeit und Kosten bei der Installation und macht flexibler was die Anforderungen an den Untergrund angeht.


Die Auszeichnungen

Modulares Glasdach MS78


German Design Award 2024
Reddot Award 2024

Die Downloads

Modulares Glasdach MS78


Dächer aus Licht

Übersichtsbroschüre

de

In die Mappe

Download

Modulares Glasdach MS78

Flyer

de

In die Mappe

Download

Modulares Glasdach MS78

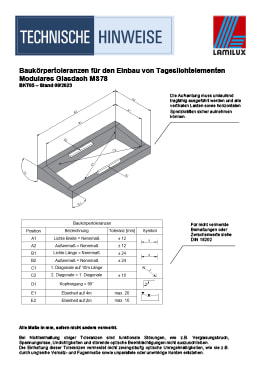

Baukörpertoleranz
