LAMILUX Lichtband B Passivhaus
Das erste passivhauszertifizierte Lichtband der Welt
Die Vorteile auf einen Blick
Lichtband B Passivhaus
Zertifizierte Energieeffizienz
- Erstes, nach Passivhausstandard zertifiziertes Lichtband-System
- Passivhaus-Effizienzklasse - phB
- Wärmedurchgangskoeffizient (USK): 0,95 W/(m²/K)
- Wärmebrückenfreies Gesamtsystem mit knickfreiem Isothermenverlauf
- Ermittlung der thermischen Kennwerte auf Grundlage der DIN EN ISO 10077-1 und 10077-2
- Ökobilanz leicht gemacht: Für das Lichtband B Passivhaus existiert eine umfassende Umweltproduktdeklaration gemäß DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 und EN ISO 14025
Stabilität und Sicherheit
- Weltweit erstes Lichtband mit testierter Wasserdichtheit unter Starkregen und Sturm (DRI 3,0 m²/s)
- Basierend auf der europäischen Zulassung ETA-09-0374
- Erfüllt die europäischen Schnee- und Windlastnormen
- Wärmeschutzeigenschaften geprüft gemäß ETAG 010
- Wasserdichtheit geprüft ebenfalls gemäß ETAG 010
- Durchbrandsicherheit nachgewiesen nach DIN 18234-3
- Ausschmelzbarkeit der Verglasung nach DIN 18230-1 nachgewiesen
- Permanent durchsturzsicheres Durchsturzgitter
Das Zubehör
Lichtband B Passivhaus

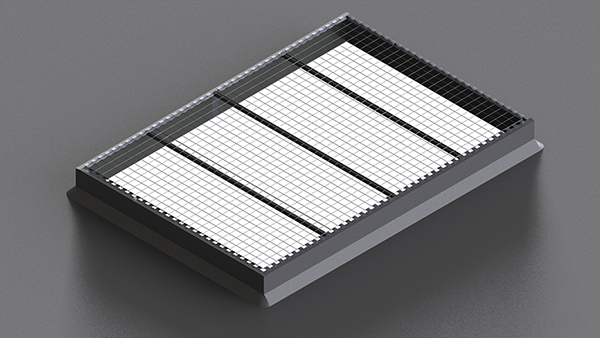

Durchsturzgitter
- Permanent durchsturzsicher gemäß BG Prüfbescheinigung
- Für lichte Breiten zwischen 1,00 und 6,00
- Kann in gebogenen Blechen eingehängt werden

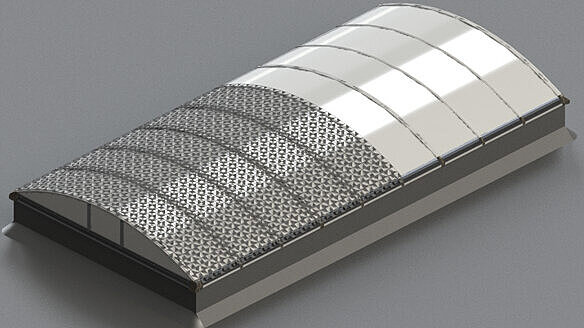

Sonnenschutz
- Rasterblech in allen gewünschten RAL-Beschichtungen
- Laubbaumeffekt für natürliche Schattenwirkung
- Permanent durchsturzsicher
- Schutz vor Hagel und UV-Einstrahlung

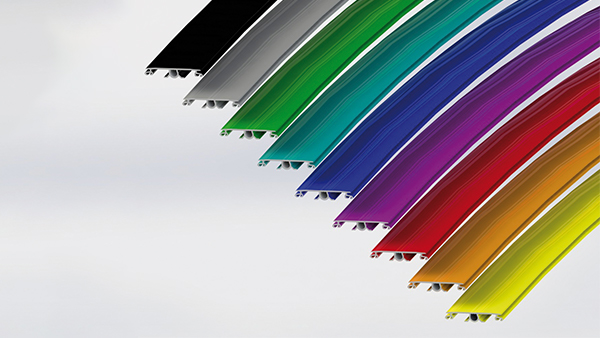

Farbgebung
- LAMILUX-Stahblechzargen und auch alle sichtbaren Aluminiumprofile können auf individuellen Wunsch nach dem RAL-Farbfächer beschichtet werden

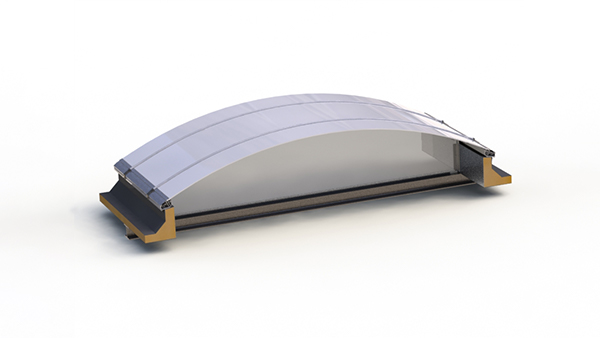

Rauchabschottung
- Rauchdicht, Nicht brennbar A1
- Aufbau: 2mm Alu / PC 10 / 2mm Alu
- Anwendung: zur Unterteilung von Rauchabschnitten, wobei das PC der Lichtbandverglasung ausschmilzt und die Rauchabschottung den Rauchabschnitt weiterhin begrenzt.
Die technischen Details
Lichtband B Passivhaus
Energieeffizienz
Rahmenkennwerte
| Rahmen- Kennwerte | Rahmenbreite bf mm | Rahmen-U-Wert Uf W/(m² K) | Glasrand-Ψ-Wert Ψg | Temperaturfaktor fRsi=0,25 [-] |
|---|---|---|---|---|
| Oben(to) | 82 | 1,65 | -0,006 | 0,70 |
| Seite(s) | 118 | 2,10 | -0,001 | 0,70 |
| Unten(bo) | 82 | 1,65 | -0,006 | 0,70 |
| Pfosten(m01) Stoßsprosse | 60 | 0,81 | 0,003 | 0,74 |
| Pfosten(m02) Feldsprosse | 38 | 0,88 | 0,002 | 0,75 |
| Abstandhalter: - | Sekundär Dichtung: - | |||
Dynamische Momentenregelung - DMR
Wirkung: Durch eine unterhalb der Glasleiste integrierte Federung im Einbaurahmen (DMR-Feder) ist die Verglasung spannungsoptimiert gelagert. Dadurch wird sie auch unter Belastung mit einer definierten Haltekraft in ihrer Lage gesichert.
Nutzen: Die Verglasungen bleiben in allen Situationen spannungsoptimiert und sind bestens gesichert, da die einwirkenden Lasten optimal abgefedert und vom Einspannrahmen aufgenommen werden.
DMR – Schutz bei starken Windbelastungen
- Hohe Stabilität der Klappen auch im geöffneten Zustand
- Noch bessere Verankerung der Polycarbonatverglasung
- Weiterer Schutz der Flügelsysteme durch federnd gelagerte Multigelenktraversen

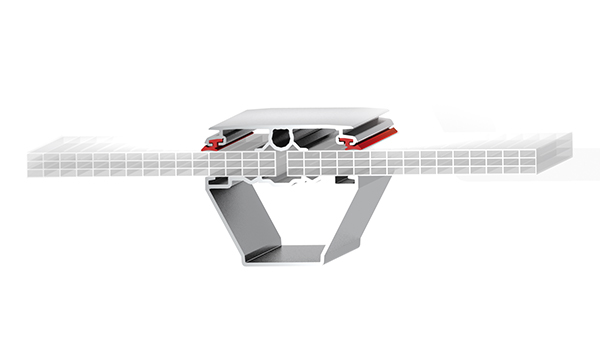

Aktiver Dehnungsabsorber (ADA)
Wirkung: Der Aktive Dehnungsabsorber gleicht die bei Belastungen entstehenden Spannungen und Dehnungen aus. Dazu werden die Dichtungen durchlaufend schubfest mit den Deckleisten verbunden.
Nutzen: Ein optimaler Schutz der Konstruktion bei Schnee, Eis, Wind und starker Wärmeentwicklung.
ADA – Sicherheit im Detail
- Die Verglasung ist dicht und formschlüssig mit den Deckleisten und den Tragsprossen verbunden.
- Die Deckleisten verfügen über integrierte Führungsschienen zur Aufnahme von Beschlägen, Sonnenschutzeinrichtungen und Wartungsvorrichten.
- Die Einspann-Sicherheit ist durch einen erweiterten Haftbereich erhöht.

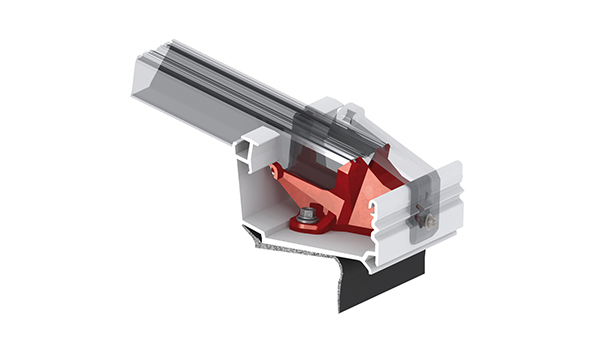

Isothermer Lastkonverter (ITL)
Wirkung: Der Isotherme Lastkonverter führt die Traglast das Lichtbandes gezielt in die Unterkonstruktion des Lichtbandes. Da dadurch das Fußprofil frei von Lasten und Spannungen wird, kann auf metallisches Material verzichtet und für das Fußprofil hochwertiger Kunststoff mit sehr guten Wärmedämmwerten eingesetzt werden.

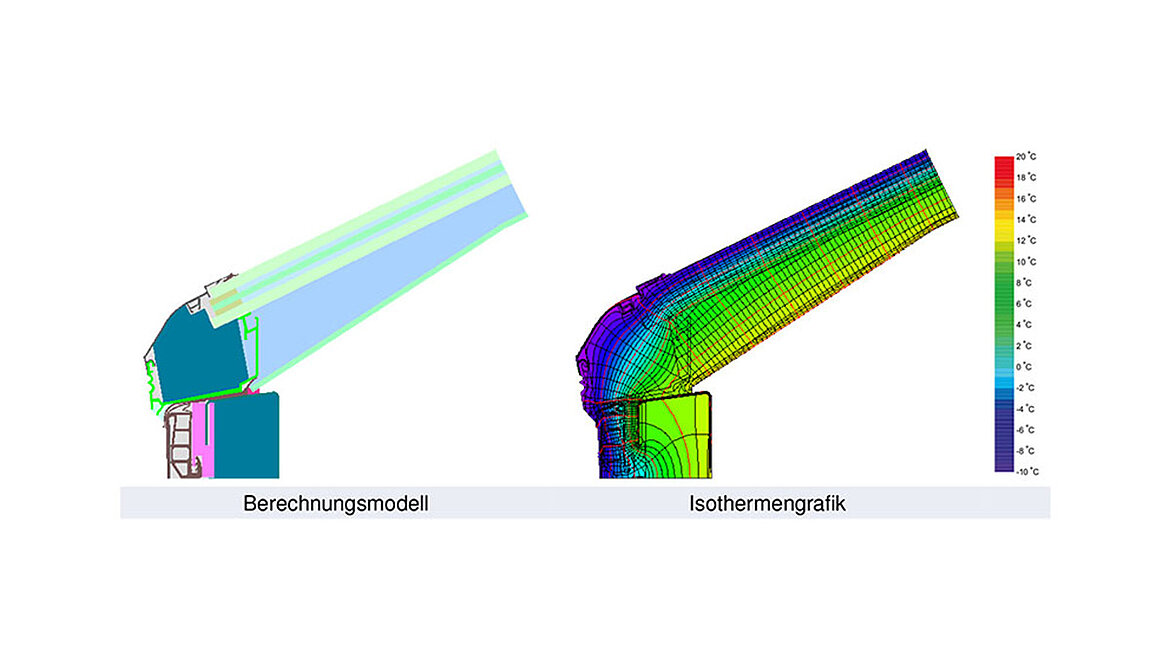

Nutzen: Mit dem Isothermen Lastkonverter (ITL) werden optimierte, beständig in der Konstruktion verlaufende Isothermenverläufe erzielt und Wärmebrücken verhindert.
ITL – Profitieren Sie von höchster Energieeffizienz
- Herausragende Uf-Werte im Fußprofil und noch bessere Wärmedämmung
- Erhöhte Lastaufnahme des Fußprofils
- Deutlich verringertes Kondensatrisiko
- Optimierte Falzgrundbelüftung
- Glatte Innenansicht mit weniger Kanten für eine geringere Verschmutzung

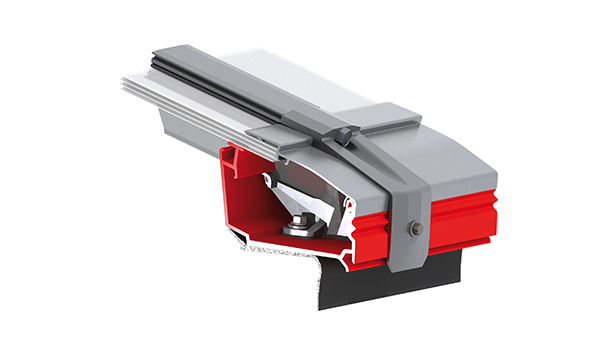

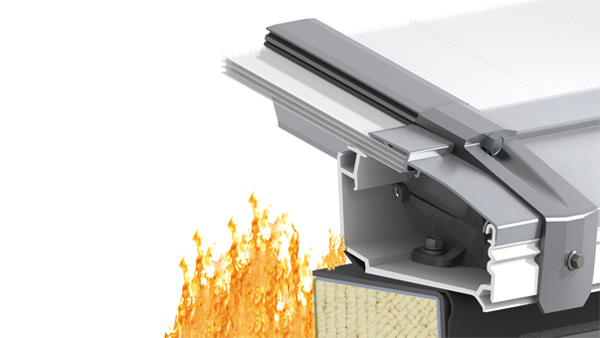

Linearer Durchbrandschutz - LDS
LDS – ausgeklügelte Brandschutztechnik
- Verhindert die Brandweiterleitung auf dem Dach im Bereich von Dachdurchdringungen gemäß den Bestimmungen der DIN 18232-4
- Patentierte Technologie
- Macht schwere Kiesschüttungen im Umfeld des Lichtbandes unnötig
Wirkung: Auf einer Unterkonstruktion wie beispielsweise einer Zarge befestigt, ist die Dachhaut meist bis zur Aufkantung nach oben gezogen und unter das Fußprofil des Lichtbandes geführt. Oft kommt es vor, dass sich bei einem Brand im Gebäudeinneren die Dachhaut auf der Innenseite der Aufkantung entzündet und dazu neigt, wie eine „Zündschnur“ zur Dachaußenseite zu brennen.

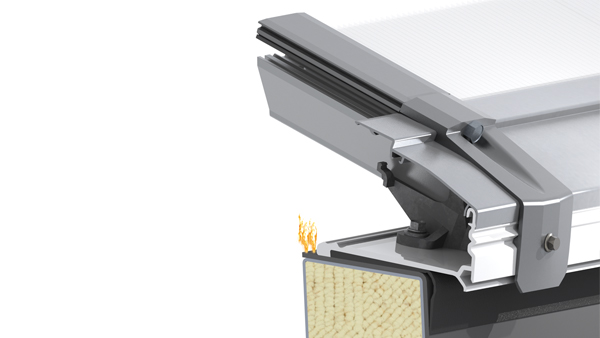

Der Lineare Durchbrandschutz (LDS) ist als intelligentes System zur Begrenzung der Brandweiterleitung im Bereich der Dachdurchdringung zu verstehen. Eine essentielle Rolle spielt dabei das Lichtband-Profil: Es besteht aus einem thermoplastischen Kunststoff, der bei hohen Temperaturen an der Aufkantung erweicht und sich direkt über die brennende Dachbahnkante legt. Dadurch werden die brennenden Fugen abgedichtet, die Sauerstoffzufuhr unterbrochen und die Flammen an dieser Stelle erlöschen.
Nutzen: Mit dem LDS wird ein Übergreifen der Flammen auf das Dach verhindert. Trotz seines Erweichens durch die hohen Temperaturen, bleibt das Fußprofil während des Brandes stabil, da es durch das Metallprofil der Glasleiste gekühlt und ausgesteift wird.
Bauanschluss

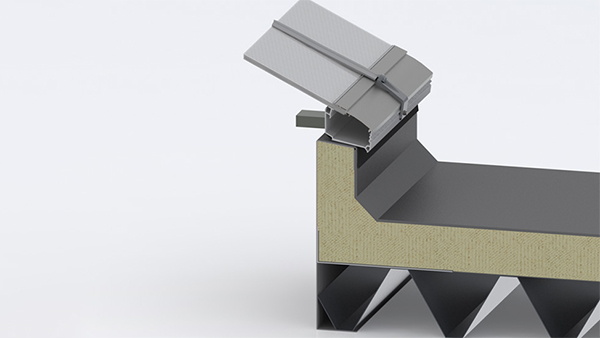

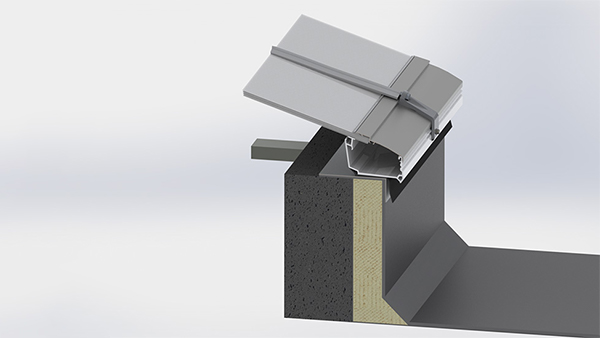

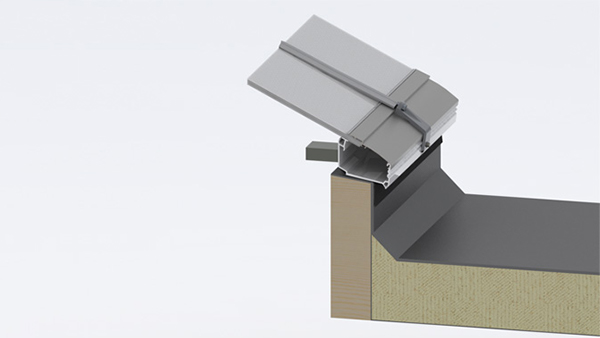

- Bei den Dachschlussvarianten sind beispielsweise Montagen auf Stahlblechzargen, auf Holzleimbinder oder auf Stahlbetonaufkantungen möglich.
- Auch bei der von LAMILUX angebotenen Stahlblechzarge steht Stabilität an erster Stelle. LAMILUX hält sich klar an die Forderung des Deutschen Instituts für Bautechnik, der zufolge Stahlblechzargen aus hochwertigen Stahlgüten wie S 280 GD + Z 275 oder S 320 GD + Z 275 bestehen müssen.
- Anschlussdetail Sandwichdach gem. IFBS Richtlinien
