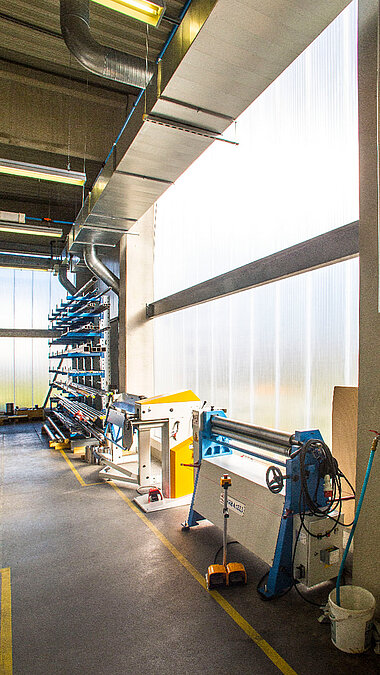

LAMILUX Lichtband W/R
Flexible Gestaltung in Form, Farbe und Funktion
Die Vorteile auf einen Blick
Lichtband W | R
Energieeffizienz
- Perfekte Wärmedämmung mit allgemein bauaufsichtlicher Zulassung
- Modulares Gesamtsystem, bestehend aus zahlreichen, perfekt aufeinander abgestimmten innovativen Einzelkomponenten
- Die innen- und außenliegenden metallischen Bauteile, sowohl in der tragenden Konstruktion als auch den Klappensystemen, sind komplett thermisch voneinander getrennt
- Kunststoff-Verglasungen mit niedrigsten Wärmedurchgangskoeffizienten
- Alle Verglasungsvarianten erreichen die höchste Luftdichtheitsklasse, nach EN 12207 bis Klasse 4
Stabilität, Sicherheit und RWA
- Effektive Abzugswirkung mit dem Rauchlift Lichtband W | R (DIN EN 12101-2), als Tandem-Seriell
- Schnelle Öffnung im Brandfall durch Thermoauslösung, Thermo- und CO2-Fernauslösung oder elektrische Fernauslösung
- Alle Rauch- und Wärmeabzugsgeräte können auch mit Lüftungsanlagen kombiniert werden
- Höchste Stabilität der Klappensysteme im geöffneten Zustand durch federnd gelagerte Multigelenktraversen
- Wir warten fachgerecht und regelmäßig für Sie
Geprüft und zertifiziert
Allgemeine bauaufsichtliche Zulassung (ABZ): Deutscher Verwendungsnachweis
Die Allgemeine Bauaufsichtliche Zulassung (ABZ) wird durch das Deutsche Institut für Bautechnik (DIBt) erteilt. Dieses Zertifikat stellt eine Beurteilung der Verwendbarkeit bzw. Anwendbarkeit eines Bauproduktes im Hinblick auf die bauaufsichtlichen Anforderungen dar.
LAMILUX Qualitätszertifikat – hiermit treten wir den Beweis an, dass das Tageslichtsystem konsequent gemäß der Produktzulassungen und der darin geforderten technischen Standards gefertigt und in die Praxis umgesetzt wurde. Wir halten, was wir versprechen!
Prüfzeugnisse und europäische Zulassungen
- Wärmeschutzeigenschaften geprüft gemäß EN ISO 10077-1
- Schlagregendichtheit geprüft gemäß EN 12208
- Luftdichtheit geprüft gemäß EN 12207
- Brandverhalten der Verglasung klassifiziert nach EN 13501-1
- Ausschmelzbarkeit der Verglasung nach DIN 18230-1 nachgewiesen
- RWA-Anlagen als Einzel- und Doppelklappe geprüft und klassifiziert gemäß EN 12101-2
Die Ausstattungsvarianten
Lichtband W | R
Verglasungen
Achtung: Die Angaben für den Ug-Wert erfolgen gemäß DIN EN 673 (senkrechter Einbau). Für die wärmetechnische Berechnung des Lichtbandes (Uw) sind die tatsächlichen Wärmedurchgangswerte der Profilkonstruktion einschließlich Fußprofile, Giebelwandprofile und Klappenprofile anzusetzen.
PC40-4
| Ug –Wert (vertikaler | horizontaler Einbau): | 1,5 W/(m²K) | 1,6 W/(m²K) |
| Schalldämmwert nach Herstellerangaben: | 20 dB |
| Max. Gebrauchstemperatur ohne Last: | -40° bis + 115 °C |
| UV-Beständigkeit: | Co-extrudierte UV-Schutzschicht außen |
| Hagelbeständigkeit: | Widerstandsklasse HW 5 auf Dichtheit |
| Einbaudicke | Gewicht: | 40 mm | 4,00 kg/m² |
| Lichttransmissionsgrad (τ) (opal | kristall): | ca. 29% | ca. 66% |
| Gesamtenergiedurchlass (g) (opal | kristall): | ca. 42% | ca. 60% |
PC40-7
| Ug –Wert (vertikaler | horizontaler Einbau): | 1,1 W/(m²K) | 1,2 W/(m²K) |
| Schalldämmwert nach Herstellerangaben: | 22 dB |
| Max. Gebrauchstemperatur ohne Last: | -40° bis + 115 °C |
| UV-Beständigkeit: | Co-extrudierte UV-Schutzschicht außen |
| Hagelbeständigkeit: | Widerstandsklasse HW 5 auf Dichtheit |
| Einbaudicke | Gewicht: | 40 mm | 4,30 kg/m² |
| Lichttransmissionsgrad (τ) (opal | kristiall): | ca. 25% | ca. 55% |
| Gesamtenergiedurchlass (g) (opal | kristall): | ca. 39% | ca. 56% |
PC50-10
| Ug –Wert (vertikaler | horizontaler Einbau): | 0,90 W/(m²K) | 0,92 W/(m²K) |
| Schalldämmwert nach Herstellerangaben: | 22 dB |
| Max. Gebrauchstemperatur ohne Last: | -40° bis + 115 °C |
| UV-Beständigkeit: | Co-extrudierte UV-Schutzschicht außen |
| Hagelbeständigkeit: | Widerstandsklasse HW 5 auf Dichtheit |
| Einbaudicke | Gewicht: | 50 mm | 5,00 kg/m² |
| Lichttransmissionsgrad (τ) (opal | kristiall): | ca. 21% | ca. 48% |
| Gesamtenergiedurchlass (g) (opal | kristall): | ca. 38% | ca. 50% |
PC60-12
| Ug –Wert (vertikaler | horizontaler Einbau): | 0,75 W/(m²K) | 0,77 W/(m²K) |
| Schalldämmwert nach Herstellerangaben: | 22 dB |
| Max. Gebrauchstemperatur ohne Last: | -40° bis + 115 °C |
| UV-Beständigkeit: | Co-extrudierte UV-Schutzschicht außen |
| Hagelbeständigkeit: | Widerstandsklasse HW 5 auf Dichtheit |
| Einbaudicke | Gewicht: | 60 mm | 5,80 kg/m² |
| Lichttransmissionsgrad (τ) (opal | kristiall): | ca. 18% | ca. 42% |
| Gesamtenergiedurchlass (g) (opal | kristall): | ca. 34% | ca. 45% |

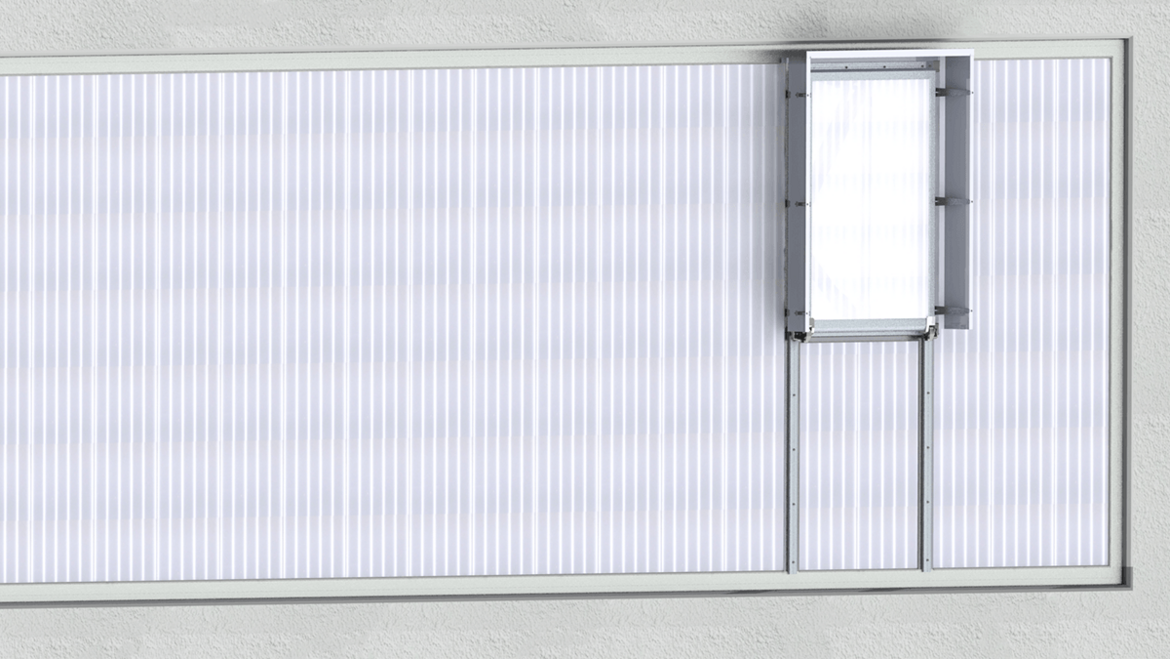

Klappensysteme für RWA und Lüftung
- Integration als Einzelklappe oder tandemserielle Einzelklappe
- Manuell ausgelöste oder steuerungstechnisch automatisierte Lüftungsfunktion durch elektrische Motoren (24 Volt/230 Volt) mit Spindelhubantrieb oder pneumatischen Antriebsaggregaten mit Pneumatikzylindern
- Schnelle Öffnung im Brandfall durch Thermoauslösung, Thermo- und CO2-Fernauslösung oder elektrische Fernauslösung
- Energieeffiziente Ansteuerung der Klappensysteme für die natürliche Be- und Entlüftung mit Wind- und Regenfühlerset sowie zusätzlichen steuerungstechnischen Komponenten
- Optimale Schlagregendichtheit durch verschweißten Dichtrahmen
- Optimale Dämmwirkung
Größen und Werte
Lichtband W | R
Aerodynamisch wirksame Öffnungsfläche des Klappensystems
bei 30° Neigung der Verglasungsflächen
| Höhe (mm) | Breite (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,67 m² | 0,97 m² | 1,29 m² | 1,32 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,56 m² | 2,99 m² |
| 1690 | 0,96 m² | 1,43 m² | 1,91 m² | 1,85 m² | 3,54 m² |
* nur als tandem-serielles RWG
Aerodynamisch wirksame Öffnungsfläche des Klappensystems
bei 45° Neigung der Verglasungsflächen
| Höhe (mm) | Breite (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,68 m² | 1,00 m² | 1,33 m² | 1,32 m² | 2,44 m² |
| 1400 | 0,84 m² | 1,25 m² | 1,66 m² | 1,59 m² | 2,99 m² |
| 1690 | 0,99 m² | 1,49 m² | 1,98 m² | 1,89 m² | 3,54 m² |
* nur als tandem-serielles RWG
Aerodynamisch wirksame Öffnungsfläche des Klappensystems
bei 60° Neigung der Verglasungsflächen
| Höhe (mm) | Breite (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,50 m² | 0,74 m² | 0,99 m² | 0,96 m² | 1,84 m² |
| 1100 | 0,65 m² | 0,97 m² | 1,29 m² | 1,23 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,53 m² | 2,93 m² |
| 1690 | 0,96 m² | 1,41 m² | 1,87 m² | 1,82 m² | 3,47 m² |
* nur als tandem-serielles RWG
Aerodynamisch wirksame Öffnungsfläche des Klappensystems
bei 90° Neigung der Verglasungsflächen
| Höhe (mm) | Breite (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,49 m² | 0,73 m² | 0,97 m² | 0,94 m² | 1,81 m² |
| 1100 | 0,64 m² | 0,95 m² | 1,26 m² | 1,21 m² | 2,31 m² |
| 1400 | 0,80 m² | 1,19 m² | 1,58 m² | 1,51 m² | 2,88 m² |
| 1690 | 0,94 m² | 1,38 m² | 1,84 m² | 1,78 m² | 3,41 m² |
* nur als tandem-serielles RWG
Die technischen Details
Lichtband W | R
Kopfpunkt am Beispiel in Laibung
| 1 Rahmenprofil | 4 Äußere Steckdichtung |
| 2 Klemmleiste | 5 PC-Paneel |
| 3 Innere Steckdichtung | 6 Diffusionoffenes Tape |

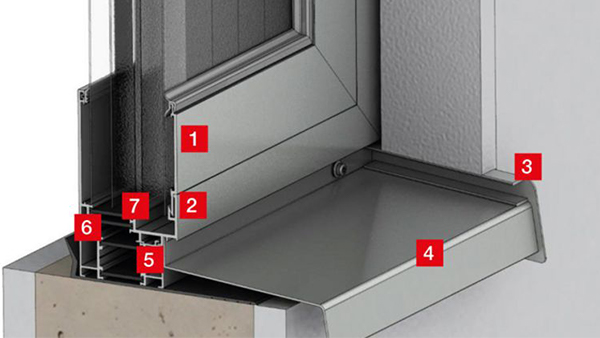

Fusspunkt am Beispiel in Laibung
| 1 Klemmleiste | 5 Adapter Fußprofil |
| 2 Fußprofil | 6 Anschlussdichtung |
| 3 Seitenabschluss Fensterbank | 7 Dampfdichtes Butyltape |
| 4 Fensterbank |
H-Sprosse
- Dehnungsfuge bei langen Lichtbändern W/R
- Stabilisierung der Paneele (zusätzliche Rohre zur Paneelaussteifung an den Flügeln entfallen)
- Ausführung mit (linke Seite der Darstellung) und ohne (rechte Seite der Darstellung) Sekundärentwässerung möglich

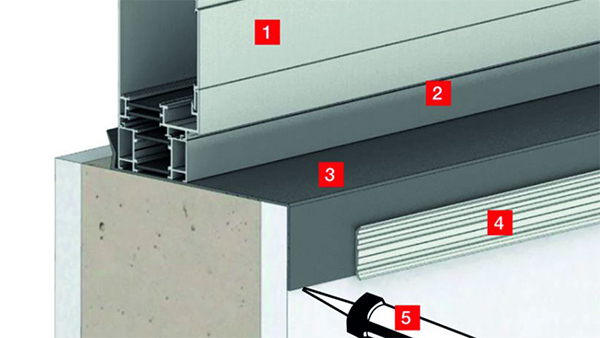

Sekundärdichtung
| 1 Fussprofil mit Klemmleiste | 4 Klemmleiste optional |
| 2 Adapterprofil optional verwenden | 5 Dichtstoff (z.B. Dichtflex) unterlegen |
| 3 Anschlussdichtung Fussprofil |
Die Anschlussdichtung ist ein durchlaufendes EPDM-Profil, welches auf die Aufkantung montiert wird und über einen flexibel perforierten, an der Aufkantung nach unten verlaufenden Schenkel verfügt.
Tandem-Serielle Lüftungsklappen
bisheriger Stand der Technik
LAMILUX-Lösung: Lüftungsklappen können direkt nebeneinander
eingebaut werden.
Mehr Lüftungsfläche bei gleicher Lichtbandfläche.
TANDEM-SERIELLE RWA-KLAPPEN
bisheriger Stand der Technik
LAMILUX eigenes NRWG geprüft nach DIN EN 12101-2:
RWGs können direkt nebeneinander eingebaut werden.
Mehr Rauchabzugsfläche bei gleicher Lichtbandfläche.
TIP-Technologie
Optimierte Isothermenverläufe für durchgehende Wärmedämmzonen ohne Schwachstellen bilden
den perfekten Wärmeschutz in allen Zonen der Gesamtkonstruktion – Ausdruck für höchste Energieeffizienz.
Diese wärmebrückenfreie, thermisch getrennte Konstruktion zeichnet LAMILUX mit dem TIP-Label aus.
Die Energieeffizienzeigenschaften sind gemäß DIN EN 10077 T1 und T2 gerechnet und geprüft.
